ワンタッチ管継手 New KQ2シリーズ｜異径チーズ KQ2T-A

KQ2T-A （ミリ）

  • KQ2T-A （ミリ）

  • KQ2T-A （インチ）

■異径チーズ
・両側90度方向にサイズダウンして分岐するチューブ同士の接続に使用。

■選べるリリースブッシュ形状
・長円形・真円形。


【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。

■長円形リリースブッシュ追加！

■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保

■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合

■バリエーション充実

#チューブ継手
#ワンタッチ管継手
#KQ2
#異径チーズ

共通仕様

使用流体 空気、水
使用圧力範囲 -100KPa～1MPa
保証圧力 3MPa（23℃時）
周囲温度および使用流体温度 空気：-5～60℃
水：0～40℃(凍結なきこと)

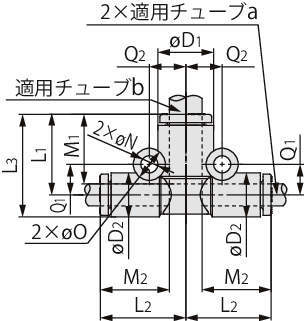

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 66件中 1-10件

  • 表示件数

66件の型式

  • KQ2T

  • リリースブッシュ

型式 機種 タイプ 適用チューブ リリース
ブッシュ
形状		 φD1
(mm)		 φD2
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 M1
(mm)		 M2
(mm)		 Q1
(mm)		 Q2
(mm)		 取付穴(mm) リリースブッシュ寸法(mm) 有効断面積(mm2) 最小
穴径
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 O N 深さ a側 b側 ナイロン ウレタン
a側 b側 X Y X Y
KQ2T23-04A 異径チーズ KQ2T-A ミリ φ3.2mm φ4mm 真円形 8.2 7.1 14.9 15.3 18.5 13.3 13.3 5.4 5.8 6 3.2 8.2 - - - - 3.8 3.5 2.5 2.6 -
KQ2T23-04A-X12 異径チーズ KQ2T-A ミリ φ3.2mm φ4mm 真円形 8.2 7.1 14.9 15.3 18.5 13.3 13.3 5.4 5.8 6 3.2 8.2 - - - - 3.8 3.5 2.5 2.6 潤滑剤：白色ワセリン
KQ2T23-04A-X35 異径チーズ KQ2T-A ミリ φ3.2mm φ4mm 真円形 8.2 7.1 14.9 15.3 18.5 13.3 13.3 5.4 5.8 6 3.2 8.2 - - - - 3.8 3.5 2.5 2.6 ボディ色：黒
KQ2T23-04A1 異径チーズ KQ2T-A ミリ φ3.2mm φ4mm 長円形 8.2 7.1 14.9 15.3 18.5 13.3 13.3 5.4 5.8 6 3.2 8.2 6.7 9.5 7.7 10 3.8 3.5 2.5 2.6 -
KQ2T04-06A 異径チーズ KQ2T-A ミリ φ4mm φ6mm 真円形 10.4 8.2 15.3 16.3 19.4 13.3 13.3 5.7 6.8 6 3.2 10.4 - - - - 7.1 6.6 3 3.3 -
KQ2T04-06A-X12 異径チーズ KQ2T-A ミリ φ4mm φ6mm 真円形 10.4 8.2 15.3 16.3 19.4 13.3 13.3 5.7 6.8 6 3.2 10.4 - - - - 7.1 6.6 3 3.3 潤滑剤：白色ワセリン
KQ2T04-06A-X35 異径チーズ KQ2T-A ミリ φ4mm φ6mm 真円形 10.4 8.2 15.3 16.3 19.4 13.3 13.3 5.7 6.8 6 3.2 10.4 - - - - 7.1 6.6 3 3.3 ボディ色：黒
KQ2T04-06A1 異径チーズ KQ2T-A ミリ φ4mm φ6mm 長円形 10.4 8.2 15.3 16.3 19.4 13.3 13.3 5.7 6.8 6 3.2 10.4 7.7 10 9.7 12 7.1 6.6 3 3.3 -
KQ2T04-06A1-X12 異径チーズ KQ2T-A ミリ φ4mm φ6mm 長円形 10.4 8.2 15.3 16.3 19.4 13.3 13.3 5.7 6.8 6 3.2 10.4 7.7 10 9.7 12 7.1 6.6 3 3.3 潤滑剤：白色ワセリン
KQ2T04-06A1-X17 異径チーズ KQ2T-A ミリ φ4mm φ6mm 長円形 10.4 8.2 15.3 16.3 19.4 13.3 13.3 5.7 6.8 6 3.2 10.4 7.7 10 9.7 12 7.1 6.6 3 3.3 ノングリース仕様、ゴム材質：NBR（フッ素コーティング付）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
KQ2T23-04A KQ2T23-04A P 675 - -
KQ2T23-04A-X12 KQ2T23-04A-X12 P 675 - -
KQ2T23-04A-X35 KQ2T23-04A-X35 P 675 - -
KQ2T23-04A1 KQ2T23-04A1 P 675 - -
KQ2T04-06A KQ2T04-06A P 625 在庫品 -
KQ2T04-06A-X12 KQ2T04-06A-X12 P 625 - -
KQ2T04-06A-X35 KQ2T04-06A-X35 P 625 - -
KQ2T04-06A1 KQ2T04-06A1 P 625 - -
KQ2T04-06A1-X12 KQ2T04-06A1-X12 P 625 - -
KQ2T04-06A1-X17 KQ2T04-06A1-X17 P 750 - -
