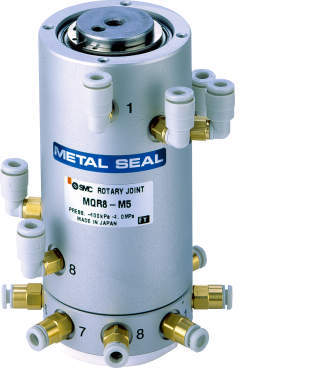

低回転トルクロータリジョイント（メタルシールタイプ） MQRシリーズ

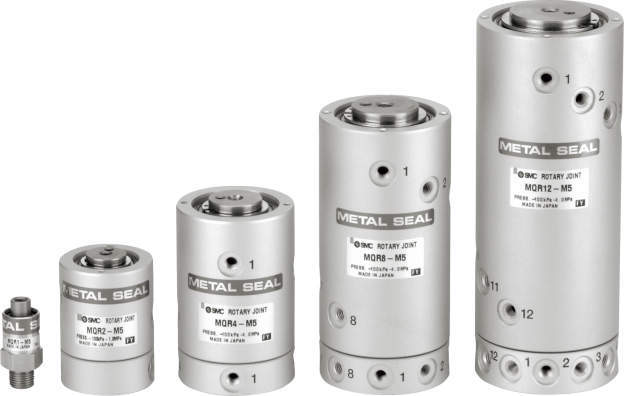

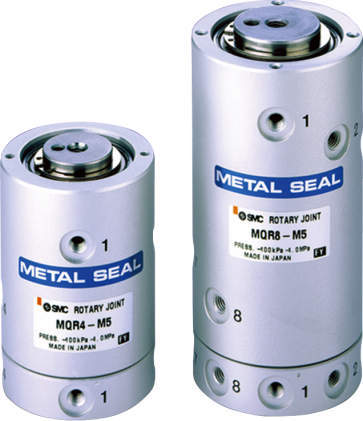

MQRシリーズ

  • MQRシリーズ

  • MQRシリーズ

  • 継手取付イメージ

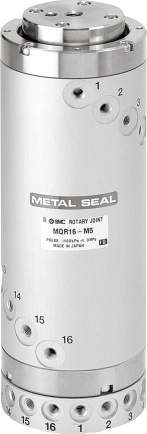

  • MQR16-M5

■供給圧力や温度変化の影響を受けにくい安定した回転トルク。

■長時間放置してもパッキン固着によるトルクへの影響がありません。

■らせん状配管位置のためチューブのとりまとめが容易。

■ロングライフ
・MQR1:10億回転、MQR2: 5億回転、MQR4: 3億回転、MQR 8 : 2億回転、MQR12: 1億回転、MQR16: 1億回転。

■低回転トルク
・0.003～0.50 N・m以下

■使用圧力
・-100kPa～1MPa

■許容回転数
・200～3000 min-1(rpm)

■使用温度
・-10～80 ℃

■用途例
・ターテーブル・ロボットアーム等の回転・摺動軸へのエア供給。

#ロータリジョイント

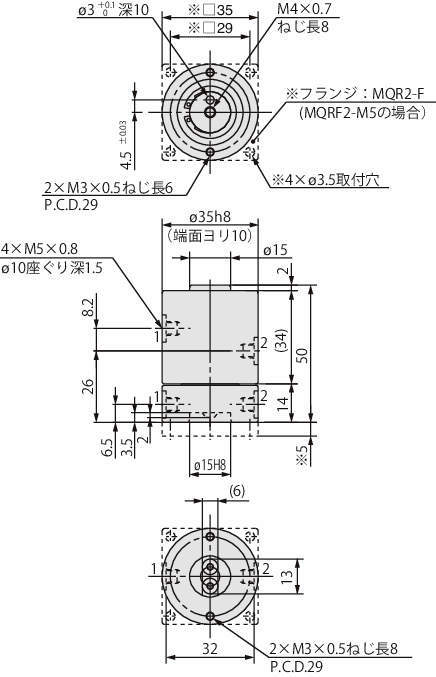

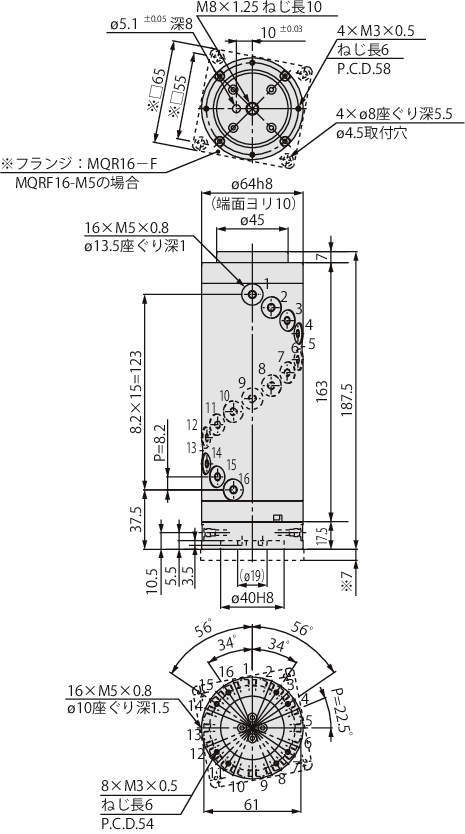

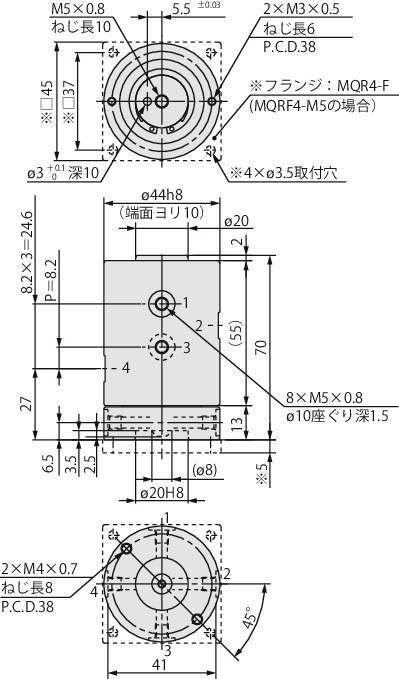

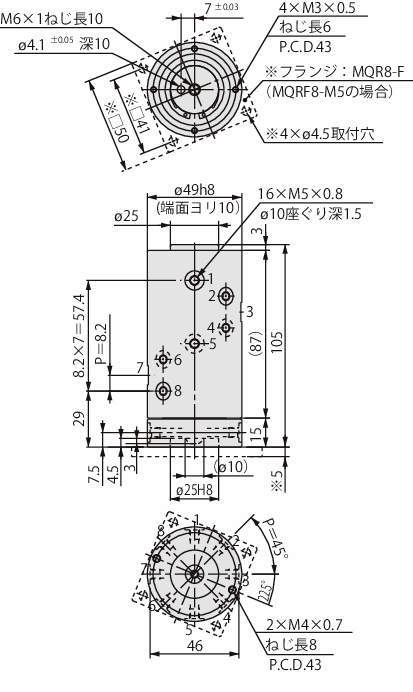

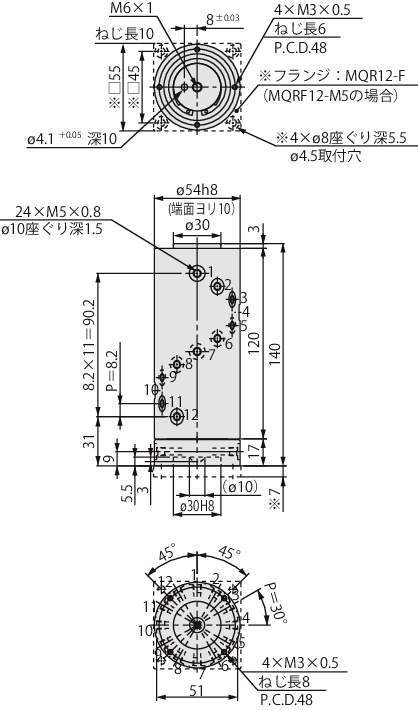

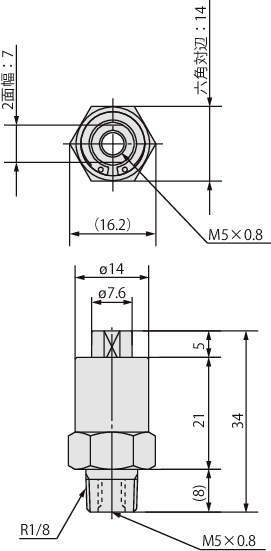

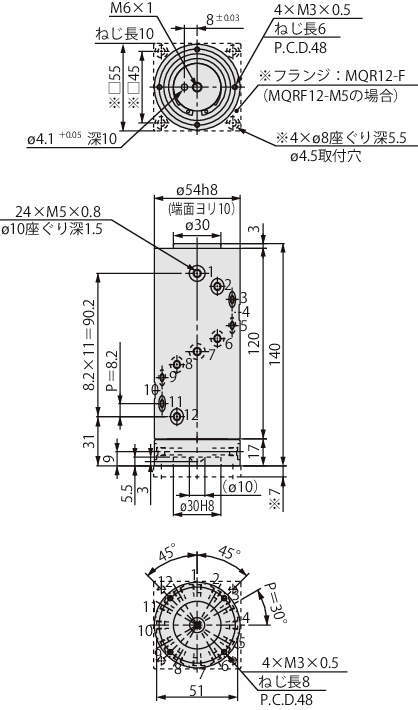

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 16件中 1-10件

  • 表示件数

16件の型式

  • MQR1-M5

  • MQR2-M5

  • MQR4-M5

  • MQR8-M5

  • MQR12-M5

  • MQR16-M5

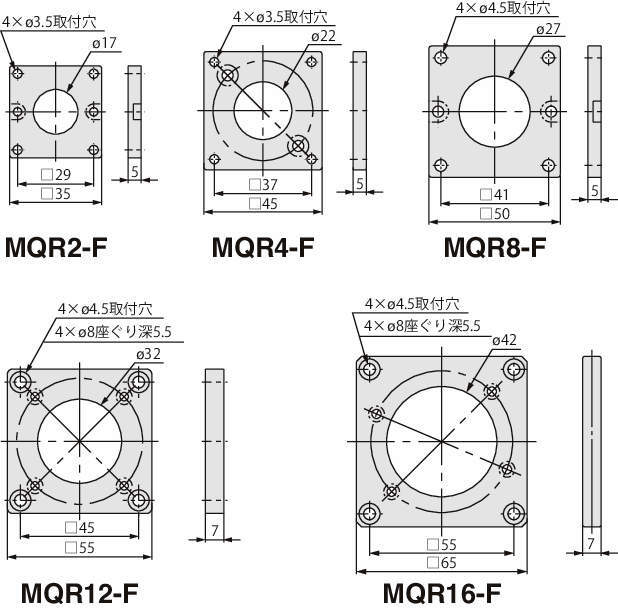

  • フランジ

型式 品名 タイプ 回路数
(ポート数)		 使用
流体		 シール構造 ガイド構造 接続口径 流量特性 最低
使用圧力		 最高
使用圧力		 始動開始
トルク		 許容回転数 許容ラジアル荷重
(カップリング許容軸反力)		 許容アキシャル荷重 本体質量 給油 付属
フランジ
C b Cv
MQR1-M5 ロータリジョイント 標準型 1回路 空気 メタルシール ベアリング支持 おねじ R1/8 ／めねじ M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.003N・m以下 3000min-1(rpm)以下 1N以下 1N以下 0.025�s 不要 -
MQR2-M5 ロータリジョイント 標準型 2回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.003N・m以下 2000min-1(rpm)以下 15N以下 15N以下 0.16kg 不要 -
MQR4-M5 ロータリジョイント 標準型 4回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.05N・m以下 1500min-1(rpm)以下 30N以下 30N以下 0.39kg 不要 -
MQR8-M5 ロータリジョイント 標準型 8回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.10N・m以下 900min-1(rpm)以下 40N以下 40N以下 0.76kg 不要 -
MQR12-M5 ロータリジョイント 標準型 12回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.20N・m以下 600min-1(rpm)以下 50N以下 50N以下 1.26kg 不要 -
MQR16-M5 ロータリジョイント 標準型 16回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.50N・m以下 200min-1(rpm)以下 50N以下 50N以下 2.80kg 不要 -
MQRF2-M5 ロータリジョイント フランジ型 2回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.003N・m以下 2000min-1(rpm)以下 15N以下 15N以下 0.16kg 不要 SMC_MQR2-F
MQRF4-M5 ロータリジョイント フランジ型 4回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.05N・m以下 1500min-1(rpm)以下 30N以下 30N以下 0.39kg 不要 SMC_MQR4-F
MQRF8-M5 ロータリジョイント フランジ型 8回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.10N・m以下 900min-1(rpm)以下 40N以下 40N以下 0.76kg 不要 SMC_MQR8-F
MQRF12-M5 ロータリジョイント フランジ型 12回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.20N・m以下 600min-1(rpm)以下 50N以下 50N以下 1.26kg 不要 SMC_MQR12-F

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MQR1-M5 MQR1-M5 P 14,750 在庫品 -
MQR2-M5 MQR2-M5 P 79,625 - -
MQR4-M5 MQR4-M5 P 112,250 - -
MQR8-M5 MQR8-M5 P 177,375 - -
MQR12-M5 MQR12-M5 P 285,250 - -
MQR16-M5 MQR16-M5 P 875,000 - -
MQRF2-M5 MQRF2-M5 P 86,125 - -
MQRF4-M5 MQRF4-M5 P 119,250 - -
MQRF8-M5 MQRF8-M5 P 184,875 - -
MQRF12-M5 MQRF12-M5 P 293,250 - -
