低回転トルクロータリジョイント（メタルシールタイプ） MQRシリーズ

MQRシリーズ

  • MQRシリーズ

  • MQRシリーズ

  • 継手取付イメージ

  • MQR16-M5

■供給圧力や温度変化の影響を受けにくい安定した回転トルク。

■長時間放置してもパッキン固着によるトルクへの影響がありません。

■らせん状配管位置のためチューブのとりまとめが容易。

■ロングライフ
・MQR1:10億回転、MQR2: 5億回転、MQR4: 3億回転、MQR 8 : 2億回転、MQR12: 1億回転、MQR16: 1億回転。

■低回転トルク
・0.003～0.50 N・m以下

■使用圧力
・-100kPa～1MPa

■許容回転数
・200～3000 min-1(rpm)

■使用温度
・-10～80 ℃

■用途例
・ターテーブル・ロボットアーム等の回転・摺動軸へのエア供給。

#ロータリジョイント

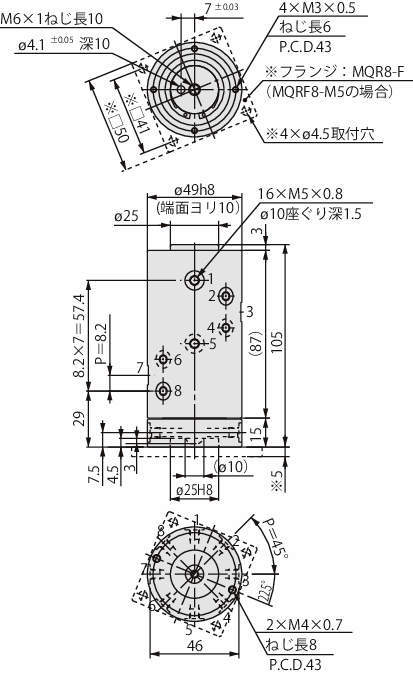

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 16件中 11-16件

  • 表示件数

16件の型式

  • MQR1-M5

  • MQR2-M5

  • MQR4-M5

  • MQR8-M5

  • MQR12-M5

  • MQR16-M5

  • フランジ

型式 品名 タイプ 回路数
(ポート数)		 使用
流体		 シール構造 ガイド構造 接続口径 流量特性 最低
使用圧力		 最高
使用圧力		 始動開始
トルク		 許容回転数 許容ラジアル荷重
(カップリング許容軸反力)		 許容アキシャル荷重 本体質量 給油 付属
フランジ
C b Cv
MQRF16-M5 ロータリジョイント フランジ型 16回路 空気 メタルシール 両端ベアリング支持 M5×0.8 0.50dm3/(s・bar) 0.40 0.17 -100ｋPa 1.0MPa 0.50N・m以下 200min-1(rpm)以下 50N以下 50N以下 2.80kg 不要 SMC_MQR16-F
MQR2-F フランジ フランジ型 - - - - - - - - - - - - - - - - -
MQR4-F フランジ フランジ型 - - - - - - - - - - - - - - - - -
MQR8-F フランジ フランジ型 - - - - - - - - - - - - - - - - -
MQR12-F フランジ フランジ型 - - - - - - - - - - - - - - - - -
MQR16-F フランジ フランジ型 - - - - - - - - - - - - - - - - -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MQRF16-M5 MQRF16-M5 P 891,000 - -
MQR2-F MQR2-F P 6,500 - -
MQR4-F MQR4-F P 7,000 - -
MQR8-F MQR8-F P 7,500 - -
MQR12-F MQR12-F P 8,000 - -
MQR16-F MQR16-F P 16,000 - -
