AS-FM（ユニバーサル）
AS-FM（ユニバーサル）
シール剤（R・NPT）
■10～50mm/sの低速制御に対応
・制御流れの音速コンダクタンスは、標準品の約1/10となっていますので、10～50mm/sの低速シリンダの速度制御用に最適です。
■作業ストロークを低速、復帰ストロークを高速駆動
・自由流れの音速コンダクタンスは、標準品と同等です。
・速度制御が容易で、等質の速度制御が可能です。
■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。
251件の型式

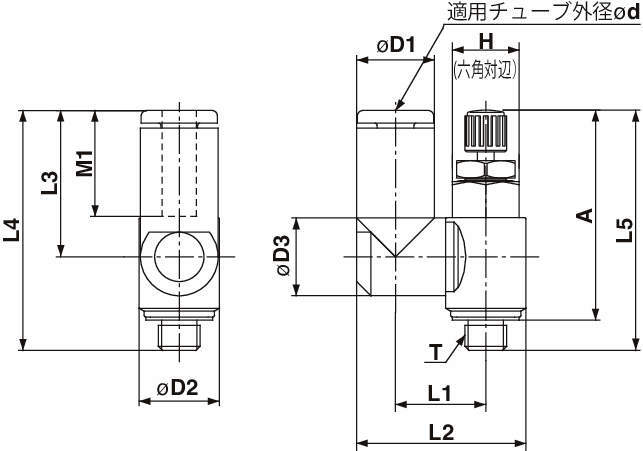

ガスケット（M・UNF）

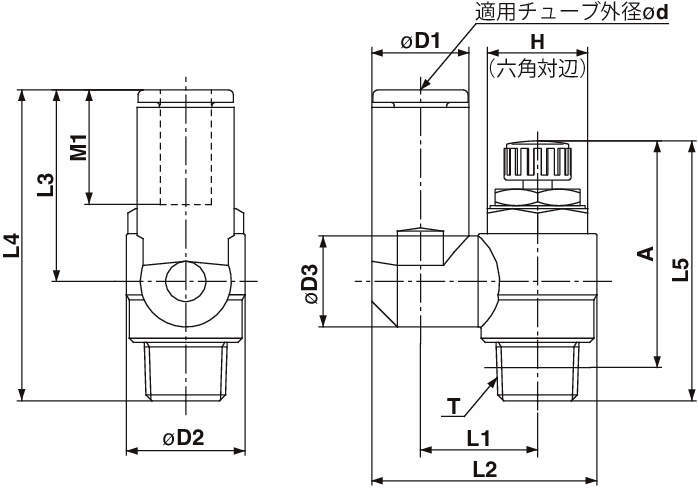

シール剤（R・NPT）
| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 制御範囲 | 適用チューブ | 管接続部 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5(mm) | A(mm) | M1(mm) |
質量 (g) |
オプション | オーダーメイド仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | MAX. | MIN. | |||||||||||||||||||||
| AS1301FM-M5-23 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | - |
| AS1301FM-M5-23-X12 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | 潤滑剤：ワセリン |
| AS1301FM-M5-23-X21 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1301FM-M5-23-X214 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | 絞り弁（チェック弁なし） |
| AS1301FM-M5-23-J | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | ロックナット（丸形） | - |
| AS1301FM-M5-04 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | - |
| AS1301FM-M5-04-X12 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | 潤滑剤：ワセリン |
| AS1301FM-M5-04-X21 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1301FM-M5-04-X214 | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | - | 絞り弁（チェック弁なし） |
| AS1301FM-M5-04-J | AS-FM | ユニバーサル | 1 | メータアウト | 10～50mm/s | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 100 | 7 | 0.3 | 0.02 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 33.8 | 28.8 | 30.1 | 25.1 | 12.7 | 8 | ロックナット（丸形） | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1301FM-M5-23 | AS1301FM-M5-23 | P | 1,850 | - | - |
| AS1301FM-M5-23-X12 | AS1301FM-M5-23-X12 | P | 2,050 | - | - |
| AS1301FM-M5-23-X21 | AS1301FM-M5-23-X21 | P | 2,425 | - | - |
| AS1301FM-M5-23-X214 | AS1301FM-M5-23-X214 | P | 2,025 | - | - |
| AS1301FM-M5-23-J | AS1301FM-M5-23-J | P | 1,850 | - | - |
| AS1301FM-M5-04 | AS1301FM-M5-04 | P | 1,800 | - | - |
| AS1301FM-M5-04-X12 | AS1301FM-M5-04-X12 | P | 2,000 | - | - |
| AS1301FM-M5-04-X21 | AS1301FM-M5-04-X21 | P | 2,375 | - | - |
| AS1301FM-M5-04-X214 | AS1301FM-M5-04-X214 | P | 1,975 | - | - |
| AS1301FM-M5-04-J | AS1301FM-M5-04-J | P | 1,800 | - | - |
