ASD-F（ニバーサル）
ASD-F（ニバーサル）
ASD-F（ニバーサル）
■2方向の流量制御が可能
・ひとつのスピードコントローラで2方向の流量制御（メータイン・メータアウト）が可能。
・2つの流量制御弁とチェック弁を一体化。
■シリンダの飛び出しを防止。
■単動シリンダの速度制御に最適。
■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。
110件の型式

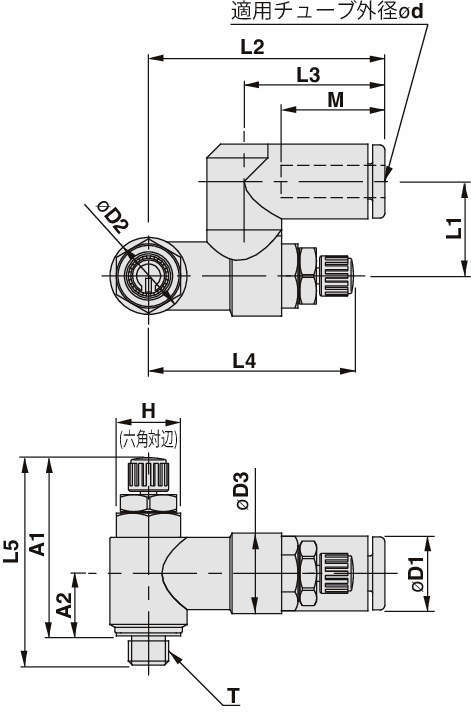

ASD230F

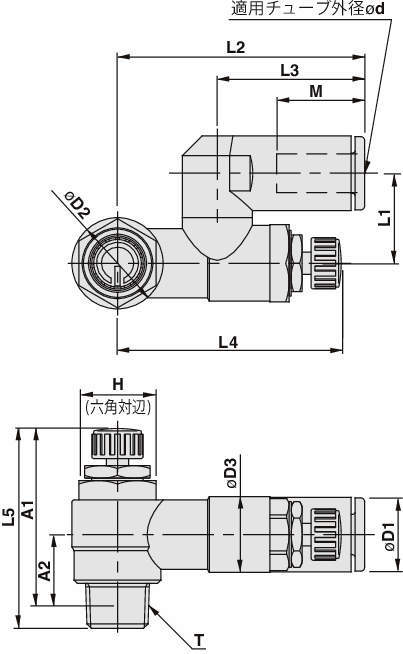

ASD330F～630F
| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 管接続部 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4(mm) | L5(mm) | A1(mm)M | A1(mm) |
A2 (mm) |
M (mm) |
質量 (g) |
オプション | オーダーメイド仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | MAX. | MIN. | AX. | MIN. | |||||||||||||||||||
| ASD230F-M5-04 | ASD-F | ユニバーサル | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 | - | - |
| ASD230F-M5-04-J | ASD-F | ユニバーサル | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 | ロックナット（丸形） | - |
| ASD230F-M5-04-X12 | ASD-F | ユニバーサル | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 | - | 潤滑剤：ワセリン |
| ASD230F-M5-06 | ASD-F | ユニバーサル | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 10 | 11.7 | 32.5 | 20.6 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 13.7 | 13 | - | - |
| ASD230F-M5-06-J | ASD-F | ユニバーサル | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 10 | 11.7 | 32.5 | 20.6 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 13.7 | 13 | ロックナット（丸形） | - |
| ASD230F-M5-06-X12 | ASD-F | ユニバーサル | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 10 | 11.7 | 32.5 | 20.6 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 13.7 | 13 | - | 潤滑剤：ワセリン |
| ASD230F-U10/32-01 | ASD-F | ユニバーサル | 2 | インチ | φ1/8" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 | - | - |
| ASD230F-U10/32-01-J | ASD-F | ユニバーサル | 2 | インチ | φ1/8" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 12 | ロックナット（丸形） | - |
| ASD230F-U10/32-03 | ASD-F | ユニバーサル | 2 | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 13 | - | - |
| ASD230F-U10/32-03-J | ASD-F | ユニバーサル | 2 | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.21 | 0.21 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 11.7 | 29.4 | 17.5 | 28.3 | 25.5 | 28.6 | 25.8 | 25 | 22.2 | 7.8 | 12.9 | 13 | ロックナット（丸形） | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASD230F-M5-04 | ASD230F-M5-04 | P | 2,450 | - | - |
| ASD230F-M5-04-J | ASD230F-M5-04-J | P | 2,450 | - | - |
| ASD230F-M5-04-X12 | ASD230F-M5-04-X12 | P | 2,650 | - | - |
| ASD230F-M5-06 | ASD230F-M5-06 | P | 2,450 | 在庫品 | - |
| ASD230F-M5-06-J | ASD230F-M5-06-J | P | 2,450 | - | - |
| ASD230F-M5-06-X12 | ASD230F-M5-06-X12 | P | 2,650 | - | - |
| ASD230F-U10/32-01 | ASD230F-U10/32-01 | P | 2,500 | - | - |
| ASD230F-U10/32-01-J | ASD230F-U10/32-01-J | P | 2,500 | - | - |
| ASD230F-U10/32-03 | ASD230F-U10/32-03 | P | 2,450 | - | - |
| ASD230F-U10/32-03-J | ASD230F-U10/32-03-J | P | 2,450 | - | - |
