ワンタッチ管継手付デュアルスピードコントローラ（ステンレス仕様） ユニバーサルタイプ ASD-FG

ASD-FG（ユニバーサル）

  • ASD-FG（ユニバーサル）

  • ASD-FG（ユニバーサル）

■2方向の流量制御が可能
・ひとつのスピードコントローラで2方向の流量制御（メータイン・メータアウト）が可能。
・2つの流量制御弁とチェック弁を一体化。

■飛び出し防止、単動シリンダの速度制御に最適

■負荷変動時にも安定した速度制御が可能

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

#スピードコントローラ

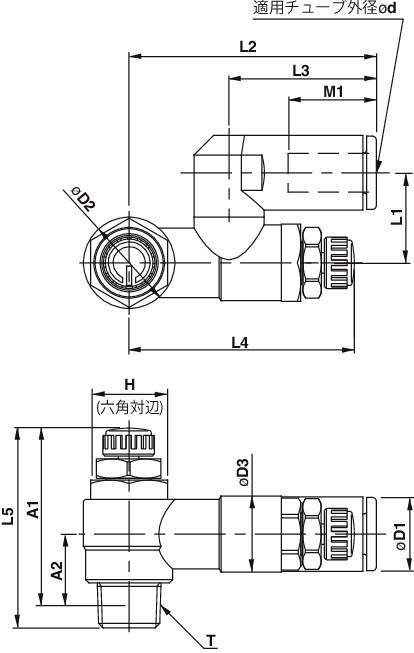

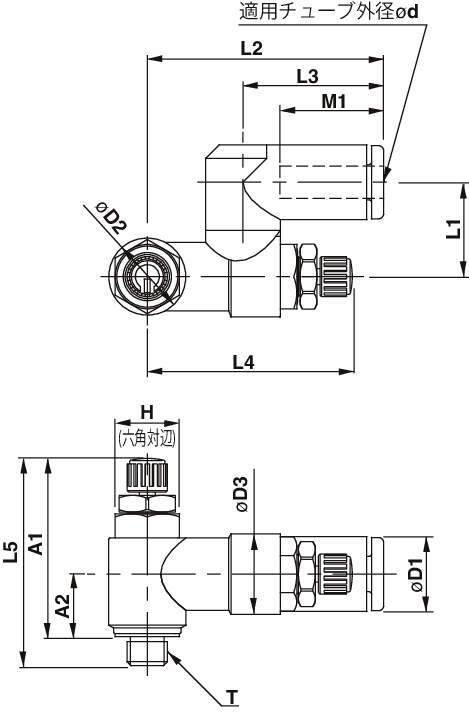

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 105件中 1-10件

  • 表示件数

105件の型式

  • ASD230FG

  • ASD330FG～630FG

型式 タイプ 形状 ボディ
サイズ		 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) L5(mm) A1(mm)M A1(mm) A2
(mm)		 M
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. MAX. MIN. AX. MIN.
ASD230FG-M5-04 ASD-FG ユニバーサル 2 ミリ φ4mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 12 - -
ASD230FG-M5-04-J ASD-FG ユニバーサル 2 ミリ φ4mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 12 ロックナット（丸形） -
ASD230FG-M5-04-X12 ASD-FG ユニバーサル 2 ミリ φ4mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 12 - 潤滑剤：ワセリン
ASD230FG-M5-04-X12-J ASD-FG ユニバーサル 2 ミリ φ4mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 12 ロックナット（丸形） 潤滑剤：ワセリン
ASD230FG-M5-06 ASD-FG ユニバーサル 2 ミリ φ6mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 11.6 9.6 10 11.7 32.5 20.6 28.3 25.5 28.6 25.8 25 22.2 7.8 13.7 13 - -
ASD230FG-M5-06-J ASD-FG ユニバーサル 2 ミリ φ6mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 11.6 9.6 10 11.7 32.5 20.6 28.3 25.5 28.6 25.8 25 22.2 7.8 13.7 13 ロックナット（丸形） -
ASD230FG-M5-06-X12 ASD-FG ユニバーサル 2 ミリ φ6mm ガスケットシール M M5×0.8 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 11.6 9.6 10 11.7 32.5 20.6 28.3 25.5 28.6 25.8 25 22.2 7.8 13.7 13 - 潤滑剤：ワセリン
ASD230FG-U10/32-01 ASD-FG ユニバーサル 2 インチ φ1/8" ガスケットシール UNF 10/32UNF 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 12 - -
ASD230FG-U10/32-01-J ASD-FG ユニバーサル 2 インチ φ1/8" ガスケットシール UNF 10/32UNF 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 12 ロックナット（丸形） -
ASD230FG-U10/32-03 ASD-FG ユニバーサル 2 インチ φ5/32" ガスケットシール UNF 10/32UNF 75 75 0.21 0.21 0.3 0.25 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 10 11.7 29.4 17.5 28.3 25.5 28.6 25.8 25 22.2 7.8 12.9 13 - -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ASD230FG-M5-04 ASD230FG-M5-04 P 4,500 - -
ASD230FG-M5-04-J ASD230FG-M5-04-J P 4,500 - -
ASD230FG-M5-04-X12 ASD230FG-M5-04-X12 P 4,700 - -
ASD230FG-M5-04-X12-J ASD230FG-M5-04-X12-J P 4,700 - -
ASD230FG-M5-06 ASD230FG-M5-06 P 4,500 - -
ASD230FG-M5-06-J ASD230FG-M5-06-J P 4,500 - -
ASD230FG-M5-06-X12 ASD230FG-M5-06-X12 P 4,700 - -
ASD230FG-U10/32-01 ASD230FG-U10/32-01 P 4,500 - -
ASD230FG-U10/32-01-J ASD230FG-U10/32-01-J P 4,500 - -
ASD230FG-U10/32-03 ASD230FG-U10/32-03 P 4,500 - -
