ワンタッチ管継手付デュアルスピードコントローラ（ステンレス仕様） ユニバーサルタイプ ASD-FG

ASD-FG（ユニバーサル）

  • ASD-FG（ユニバーサル）

  • ASD-FG（ユニバーサル）

■2方向の流量制御が可能
・ひとつのスピードコントローラで2方向の流量制御（メータイン・メータアウト）が可能。
・2つの流量制御弁とチェック弁を一体化。

■飛び出し防止、単動シリンダの速度制御に最適

■負荷変動時にも安定した速度制御が可能

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

#スピードコントローラ

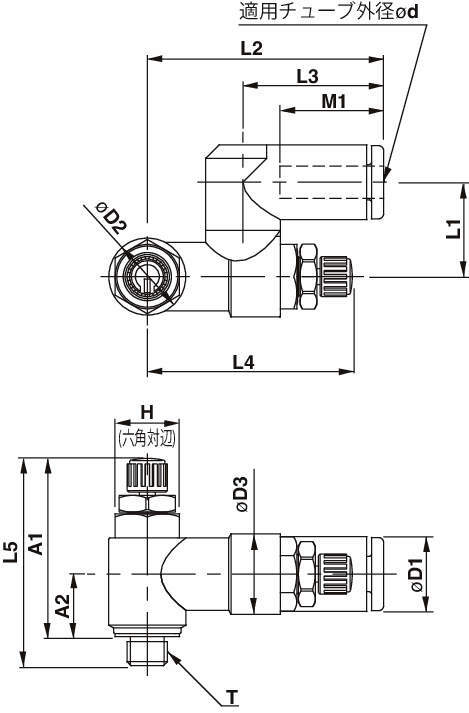

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 105件中 41-50件

  • 表示件数

105件の型式

  • ASD230FG

  • ASD330FG～630FG

型式 タイプ 形状 ボディ
サイズ		 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) L5(mm) A1(mm)M A1(mm) A2
(mm)		 M
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. MAX. MIN. AX. MIN.
ASD430FG-N02-11S ASD-FG ユニバーサル 4 インチ φ3/8" シール剤付 NPT NPT1/4 350 350 0.97 0.97 0.15 0.2 1MPa 0.1MPa 1.5MPa 17.5 18.5 18.5 15 19.7 49.3 31 41.7 36.7 39.9 34.9 34.6 29.6 11 21 62 - -
ASD430FG-N02-11S-J ASD-FG ユニバーサル 4 インチ φ3/8" シール剤付 NPT NPT1/4 350 350 0.97 0.97 0.15 0.2 1MPa 0.1MPa 1.5MPa 17.5 18.5 18.5 15 19.7 49.3 31 41.7 36.7 39.9 34.9 34.6 29.6 11 21 62 ロックナット（丸形） -
ASD530FG-02-06S ASD-FG ユニバーサル 5 ミリ φ6mm シール剤付 R R1/4 500 500 1.4 1.4 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 12.8 23 19.8 20.3 48.3 25.2 46.9 41.9 48.3 43.3 42.8 37.8 15.4 17 74 - -
ASD530FG-02-06S-J ASD-FG ユニバーサル 5 ミリ φ6mm シール剤付 R R1/4 500 500 1.4 1.4 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 12.8 23 19.8 20.3 48.3 25.2 46.9 41.9 48.3 43.3 42.8 37.8 15.4 17 74 ロックナット（丸形） -
ASD530FG-02-06S-X12 ASD-FG ユニバーサル 5 ミリ φ6mm シール剤付 R R1/4 500 500 1.4 1.4 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 12.8 23 19.8 20.3 48.3 25.2 46.9 41.9 48.3 43.3 42.8 37.8 15.4 17 74 - 潤滑剤：ワセリン
ASD530FG-02-08S ASD-FG ユニバーサル 5 ミリ φ8mm シール剤付 R R1/4 600 600 1.7 1.7 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 15.2 23 19.8 20.3 51.3 28.2 46.9 41.9 48.3 43.3 42.8 37.8 15.4 18.5 76 - -
ASD530FG-02-08S-J ASD-FG ユニバーサル 5 ミリ φ8mm シール剤付 R R1/4 600 600 1.7 1.7 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 15.2 23 19.8 20.3 51.3 28.2 46.9 41.9 48.3 43.3 42.8 37.8 15.4 18.5 76 ロックナット（丸形） -
ASD530FG-02-08S-X12 ASD-FG ユニバーサル 5 ミリ φ8mm シール剤付 R R1/4 600 600 1.7 1.7 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 15.2 23 19.8 20.3 51.3 28.2 46.9 41.9 48.3 43.3 42.8 37.8 15.4 18.5 76 - 潤滑剤：ワセリン
ASD530FG-02-10S ASD-FG ユニバーサル 5 ミリ φ10mm シール剤付 R R1/4 700 700 1.9 1.9 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 18.5 23 19.8 23.1 54.1 32.6 46.9 41.9 48.3 43.3 42.8 37.8 15.4 21 80 - -
ASD530FG-02-10S-J ASD-FG ユニバーサル 5 ミリ φ10mm シール剤付 R R1/4 700 700 1.9 1.9 0.15 0.2 1MPa 0.1MPa 1.5MPa 19 18.5 23 19.8 23.1 54.1 32.6 46.9 41.9 48.3 43.3 42.8 37.8 15.4 21 80 ロックナット（丸形） -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ASD430FG-N02-11S ASD430FG-N02-11S P 7,200 - -
ASD430FG-N02-11S-J ASD430FG-N02-11S-J P 7,200 - -
ASD530FG-02-06S ASD530FG-02-06S P 8,750 - -
ASD530FG-02-06S-J ASD530FG-02-06S-J P 8,750 - -
ASD530FG-02-06S-X12 ASD530FG-02-06S-X12 P 8,950 - -
ASD530FG-02-08S ASD530FG-02-08S P 8,750 - -
ASD530FG-02-08S-J ASD530FG-02-08S-J P 8,750 - -
ASD530FG-02-08S-X12 ASD530FG-02-08S-X12 P 8,950 - -
ASD530FG-02-10S ASD530FG-02-10S P 8,850 - -
ASD530FG-02-10S-J ASD530FG-02-10S-J P 8,850 - -
