ASD-F-T（ユニバーサル）
ASD-F-T（ユニバーサル）
ASD-F-T（ユニバーサル）
■2方向の流量制御が可能
・ひとつのスピードコントローラで2方向の流量制御（メータイン・メータアウト）が可能。
・2つの流量制御弁とチェック弁を一体化。
■専用工具で流量調整が可能。
・不用意な手動操作を防止。
■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。
65件の型式
ASD-F-T（ユニバーサル）

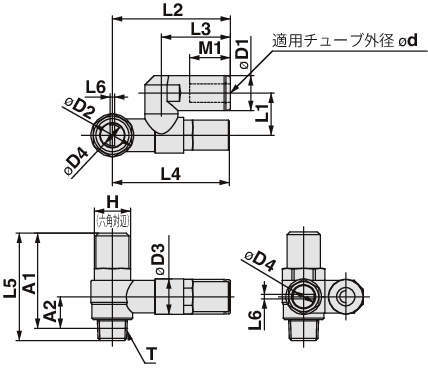

| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 管接続部 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
A1 (mm) |
A2 (mm) |
M1 (mm) |
質量 (g) |
オーダーメイド仕様 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | |||||||||||||||||||||||
| ASD230F-M5-04T | ASD-F-T | ユニバーサル | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 4.5 | 11.7 | 29.4 | 17.5 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 12.9 | 17 | - |
| ASD230F-M5-04T-X12 | ASD-F-T | ユニバーサル | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 4.5 | 11.7 | 29.4 | 17.5 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 12.9 | 17 | 潤滑剤：ワセリン |
| ASD230F-M5-06T | ASD-F-T | ユニバーサル | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 10 | 4.5 | 11.7 | 32.5 | 20.6 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 13.7 | 18 | - |
| ASD230F-M5-06T-X12 | ASD-F-T | ユニバーサル | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 10 | 4.5 | 11.7 | 32.5 | 20.6 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 13.7 | 18 | 潤滑剤：ワセリン |
| ASD230F-U10/32-01T | ASD-F-T | ユニバーサル | 2 | インチ | φ1/8" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 10 | 4.5 | 11.7 | 29.4 | 17.5 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 12.9 | 17 | - |
| ASD230F-U10/32-03T | ASD-F-T | ユニバーサル | 2 | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 4.5 | 11.7 | 29.4 | 17.5 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 12.9 | 18 | - |
| ASD230F-U10/32-05T | ASD-F-T | ユニバーサル | 2 | インチ | φ3/16" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.4 | 9.6 | 10 | 4.5 | 11.7 | 35.2 | 23.3 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 16.5 | 20 | - |
| ASD230F-U10/32-07T | ASD-F-T | ユニバーサル | 2 | インチ | φ1/4" | ガスケットシール | UNF | 10/32UNF | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 12 | 9.6 | 10 | 4.5 | 11.7 | 32.6 | 20.7 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 13.5 | 18 | - |
| ASD330F-01-06ST | ASD-F-T | ユニバーサル | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 175 | 175 | 0.54 | 0.54 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 11.6 | 14.2 | 11.8 | 7 | 14 | 38.5 | 22.9 | 38.9 | 34.7 | 1.5 | 31.6 | 10.6 | 13.7 | 36 | - |
| ASD330F-01-06ST-X12 | ASD-F-T | ユニバーサル | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 175 | 175 | 0.54 | 0.54 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 11.6 | 14.2 | 11.8 | 7 | 14 | 38.5 | 22.9 | 38.9 | 34.7 | 1.5 | 31.6 | 10.6 | 13.7 | 36 | 潤滑剤：ワセリン |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASD230F-M5-04T | ASD230F-M5-04T | P | 2,450 | - | - |
| ASD230F-M5-04T-X12 | ASD230F-M5-04T-X12 | P | 2,650 | - | - |
| ASD230F-M5-06T | ASD230F-M5-06T | P | 2,450 | - | - |
| ASD230F-M5-06T-X12 | ASD230F-M5-06T-X12 | P | 2,650 | - | - |
| ASD230F-U10/32-01T | ASD230F-U10/32-01T | P | 2,500 | - | - |
| ASD230F-U10/32-03T | ASD230F-U10/32-03T | P | 2,450 | - | - |
| ASD230F-U10/32-05T | ASD230F-U10/32-05T | P | 2,450 | - | - |
| ASD230F-U10/32-07T | ASD230F-U10/32-07T | P | 2,450 | - | - |
| ASD330F-01-06ST | ASD330F-01-06ST | P | 3,225 | - | - |
| ASD330F-01-06ST-X12 | ASD330F-01-06ST-X12 | P | 3,425 | - | - |
