SMC
AKH
AKH
AKH
■ストレートタイプ
・配管途中への設置が容易。
■ワンタッチ管継手付
・配管工数を削減
■低クラッキング圧力
・0.005MPa
■真空使用可能（-100kPa）
■小型・軽量
・外径：φ11.6mm
・全長：37.1mm
・質量：5g
※AKH06-00の場合
10件の型式
AKH
| 型式 | タイプ | 配管部タイプ |
適用 チューブ 外径 |
音速コンダクタンス (dm3/(s・baｒ)) |
臨界圧力比 |
使用 圧力範囲 |
クラッキング 圧力 |
保証 耐圧力 |

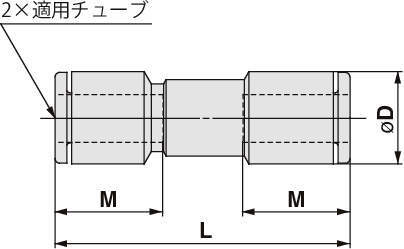

φD (mm) |
L (mm) |
M (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AKH04-00 | AKH（ストレート） | ワンタッチ管継手付 | φ4mm | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 9.3 | 33.5 | 12.7 | 3 |
| AKH06-00 | AKH（ストレート） | ワンタッチ管継手付 | φ6mm | 1.3 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 11.6 | 37.1 | 13.5 | 5 |
| AKH08-00 | AKH（ストレート） | ワンタッチ管継手付 | φ8mm | 2.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 15.2 | 53.3 | 18.5 | 10 |
| AKH10-00 | AKH（ストレート） | ワンタッチ管継手付 | φ10mm | 4.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 18.5 | 63.6 | 21 | 17 |
| AKH12-00 | AKH（ストレート） | ワンタッチ管継手付 | φ12mm | 6.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 21.7 | 70.2 | 22 | 25 |
| AKH03-00 | AKH（ストレート） | ワンタッチ管継手付 | φ5/32" | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 9.3 | 33.5 | 12.7 | 3 |
| AKH07-00 | AKH（ストレート） | ワンタッチ管継手付 | φ1/4" | 1.3 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 12 | 39 | 13.6 | 5 |
| AKH09-00 | AKH（ストレート） | ワンタッチ管継手付 | φ5/16" | 2.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 15.2 | 53.3 | 18.5 | 10 |
| AKH11-00 | AKH（ストレート） | ワンタッチ管継手付 | φ3/8" | 4.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 18.5 | 63.6 | 21 | 17 |
| AKH13-00 | AKH（ストレート） | ワンタッチ管継手付 | φ1/2" | 6.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 21.7 | 70.2 | 22 | 25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AKH04-00 | AKH04-00 | P | 1,375 | 在庫品 | - |
| AKH06-00 | AKH06-00 | P | 1,425 | 在庫品 | - |
| AKH08-00 | AKH08-00 | P | 2,200 | 在庫品 | - |
| AKH10-00 | AKH10-00 | P | 3,300 | 在庫品 | - |
| AKH12-00 | AKH12-00 | P | 4,475 | 在庫品 | - |
| AKH03-00 | AKH03-00 | P | 1,375 | - | - |
| AKH07-00 | AKH07-00 | P | 1,675 | - | - |
| AKH09-00 | AKH09-00 | P | 3,175 | - | - |
| AKH11-00 | AKH11-00 | P | 3,375 | - | - |
| AKH13-00 | AKH13-00 | P | 4,675 | - | - |
