AKH-12B
AKH-12B
AKH-A/B
ガスケット（M・UNF）
シール剤（R・NPT）
■ハーフユニオンタイプ
・機器への直接取付が可能。
■ワンタッチ管継手付
・配管工数を削減
■低クラッキング圧力
・0.005MPa
■真空使用可能（-100kPa）
52件の型式

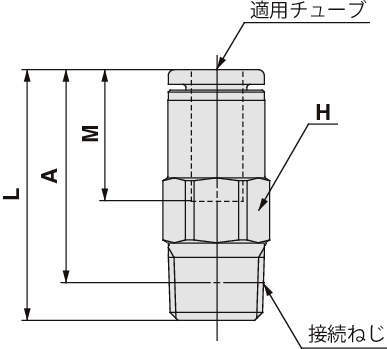

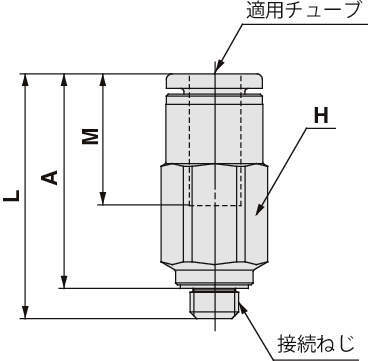

| 型式 | タイプ | 配管部タイプ | 自由流れ方向 |
適用 チューブ 外径 |
管接続部 |
音速コンダクタンス (dm3/(s・baｒ)) |
臨界圧力比 |
使用 圧力範囲 |
クラッキング 圧力 |
保証 耐圧力 |
六角対辺 H (mm) |
L (mm) |
A (mm) |
M (mm) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シール方式 | ねじタイプ | 接続ねじサイズ | |||||||||||||||
| AKH04A-M5 | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ4mm | ガスケットシール | M | M5×0.8 | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 8 | 24.3 | 21.2 | 12.7 | 5 |
| AKH06A-M5 | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ6mm | ガスケットシール | M | M5×0.8 | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 10 | 25.8 | 22.2 | 13.5 | 8 |
| AKH03A-U10/32 | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ5/32" | ガスケットシール | UNF | 10/32UNF | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 8 | 24.3 | 21.2 | 12.7 | 5 |
| AKH07A-U10/32 | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ1/4" | ガスケットシール | UNF | 10/32UNF | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 11.11 | 25.8 | 22.7 | 13.6 | 10 |
| AKH04A-01S | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ4mm | シール剤付 | R | R1/8 | 0.56 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 10 | 24.6 | 20.6 | 12.7 | 10 |
| AKH06A-01S | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ6mm | シール剤付 | R | R1/8 | 1.3 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 10 | 26.9 | 22.9 | 13.5 | 8 |
| AKH06A-02S | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ6mm | シール剤付 | R | R1/4 | 1.3 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 14 | 30 | 24 | 17 | 22 |
| AKH08A-01S | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ8mm | シール剤付 | R | R1/8 | 1.3 | 0.35 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 14 | 31.7 | 27.7 | 18.5 | 16 |
| AKH08A-02S | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ8mm | シール剤付 | R | R1/4 | 2.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 14 | 42 | 36 | 18.5 | 24 |
| AKH08A-03S | AKH-A（ハーフユニオン） | おねじ／ワンタッチ管継手付 | おねじ→ワンタッチ管継手 | φ8mm | シール剤付 | R | R3/8 | 2.8 | 0.5 | -100ｋPa～1MPa | 0.005MPa | 1.5MPa | 17 | 42 | 35.5 | 18.5 | 43 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AKH04A-M5 | AKH04A-M5 | P | 1,500 | - | - |
| AKH06A-M5 | AKH06A-M5 | P | 1,675 | - | - |
| AKH03A-U10/32 | AKH03A-U10/32 | P | 1,500 | - | - |
| AKH07A-U10/32 | AKH07A-U10/32 | P | 1,675 | - | - |
| AKH04A-01S | AKH04A-01S | P | 1,600 | - | - |
| AKH06A-01S | AKH06A-01S | P | 1,700 | - | - |
| AKH06A-02S | AKH06A-02S | P | 1,800 | - | - |
| AKH08A-01S | AKH08A-01S | P | 1,900 | - | - |
| AKH08A-02S | AKH08A-02S | P | 2,350 | - | - |
| AKH08A-03S | AKH08A-03S | P | 3,200 | - | - |
