WPC-CM/CF
WPC-CM/CF
■小型・軽量・コンパクトな精密減速機
■標準タイプより更に薄型
■特長
・パワーアシストスーツや電動車いすに

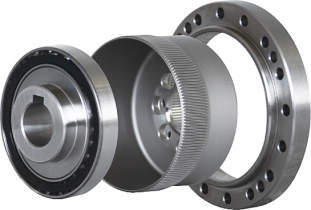

【減速機構】
・ 弾性軸受・フレックスギヤをカムによって楕円状に変形させます。
・ 楕円長軸部分両端でフレックスギヤとインタナルギヤがバランス良く噛み合います。
・ インタナルギヤを固定し、カムを時計方向に360°回転させたとき、インタナルギヤとフレックスギヤの歯数差の分だけ、フレックスギヤが反時計方向に回転します。
69件の型式
| 型式 | 形状 | タイプ | サイズ | 減速比 |
許容定格 トルク (N・m） |
許容最大 トルク (N・m） |
非常時最大 トルク (N・m） |
許容平均 入力回転数 (r/min) |
許容最高 入力回転数 (r/min) |
寿命時間 (hours) |
コード | 入力軸径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WPC-80-80-CR-19K | クローズド型 | コンポネントタイプ | 80 | 80 | 153 | 395 | 738 | 3000 | 4800 | 10000 | CR | 19 (キー溝付) |
| WPC-80-100-CR-11K | クローズド型 | コンポネントタイプ | 80 | 100 | 178 | 433 | 841 | 3000 | 4800 | 10000 | CR | 11 (キー溝付) |
| WPC-80-100-CR-14K | クローズド型 | コンポネントタイプ | 80 | 100 | 178 | 433 | 841 | 3000 | 4800 | 10000 | CR | 14 (キー溝付) |
| WPC-80-100-CR-16K | クローズド型 | コンポネントタイプ | 80 | 100 | 178 | 433 | 841 | 3000 | 4800 | 10000 | CR | 16 (キー溝付) |
| WPC-80-100-CR-19K | クローズド型 | コンポネントタイプ | 80 | 100 | 178 | 433 | 841 | 3000 | 4800 | 10000 | CR | 19 (キー溝付) |
| WPC-80-120-CR-11K | クローズド型 | コンポネントタイプ | 80 | 120 | 178 | 459 | 892 | 3000 | 4800 | 10000 | CR | 11 (キー溝付) |
| WPC-80-120-CR-14K | クローズド型 | コンポネントタイプ | 80 | 120 | 178 | 459 | 892 | 3000 | 4800 | 10000 | CR | 14 (キー溝付) |
| WPC-80-120-CR-16K | クローズド型 | コンポネントタイプ | 80 | 120 | 178 | 459 | 892 | 3000 | 4800 | 10000 | CR | 16 (キー溝付) |
| WPC-80-120-CR-19K | クローズド型 | コンポネントタイプ | 80 | 120 | 178 | 459 | 892 | 3000 | 4800 | 10000 | CR | 19 (キー溝付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WPC-80-80-CR-19K | WPC-80-80-CR-19K | P | 110,200 | - | - |
| WPC-80-100-CR-11K | WPC-80-100-CR-11K | P | 110,200 | - | - |
| WPC-80-100-CR-14K | WPC-80-100-CR-14K | P | 110,200 | - | - |
| WPC-80-100-CR-16K | WPC-80-100-CR-16K | P | 110,200 | - | - |
| WPC-80-100-CR-19K | WPC-80-100-CR-19K | P | 110,200 | - | - |
| WPC-80-120-CR-11K | WPC-80-120-CR-11K | P | 110,200 | - | - |
| WPC-80-120-CR-14K | WPC-80-120-CR-14K | P | 110,200 | - | - |
| WPC-80-120-CR-16K | WPC-80-120-CR-16K | P | 110,200 | - | - |
| WPC-80-120-CR-19K | WPC-80-120-CR-19K | P | 110,200 | - | - |
