モノづくりの困ったを解決する総合サイト
イハラサイエンス
EPTN
EPTN

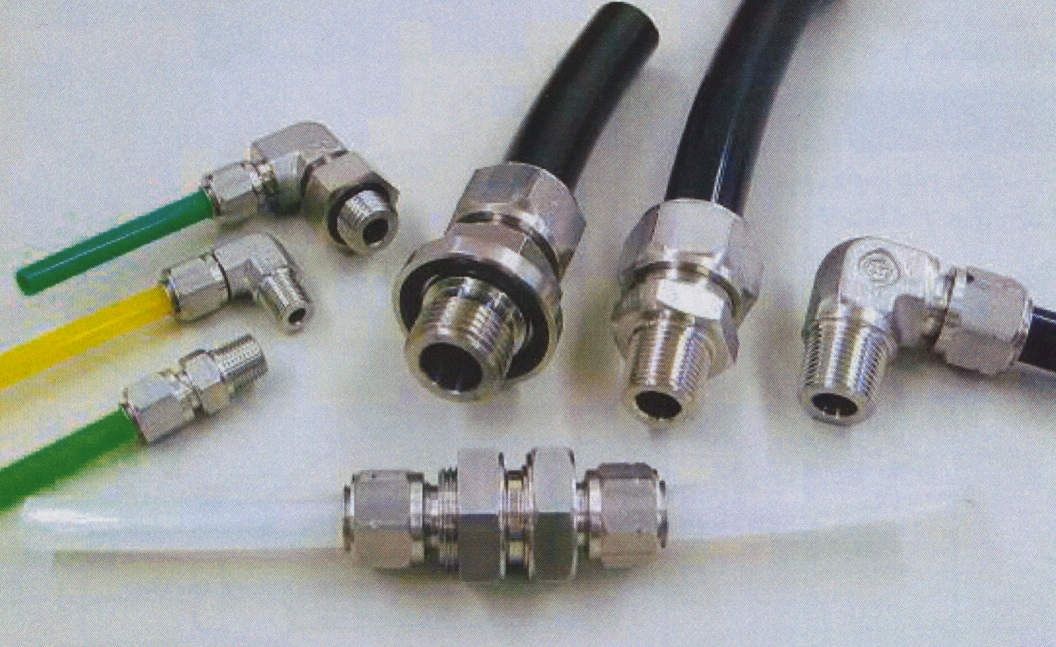

Ep-Fit
■樹脂チューブ配管に最適
■簡単、確実、安心、クリーン。
■シンプルな構造
・継手本体とアセンブリナットの2点。
■誰でも確実に接続、安心
・適締付作業のバラツキも一発解消。
・過度な締付けができません。
・チューブに傷を付けません。
・締付けによるチューブのねじれ最小。
■高耐食性(継手構成部品全てSUS316材)。
・超純水洗浄、クリーンルーム内包装による禁油品も取り揃えが可能です。
51件の型式
EPTN

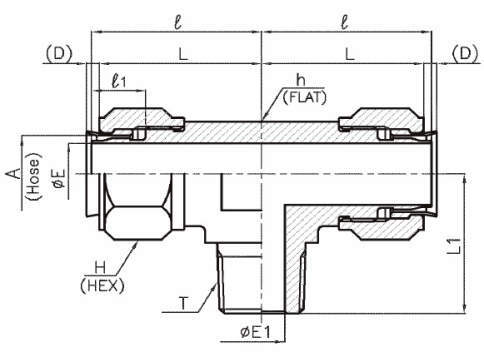

| 型式 | シリーズ | タイプ | 形状 |
インチ メトリック |
適用チューブ (mm) 外径×内径 |
ホース外径 A (mm) |
T |
E1 (mm) |
HEX h (mm) |
HEX H (mm) |
l (mm) |
l1 (mm) |
L (mm) |
L1 (mm) |
D (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EPTN6.35X3.17-R2SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×3.17 | 6.35 | R1/8 | 4.0 | 14 | 14 | 22.5 | 6.8 | 21.7 | 19.0 | 2.0 |
| EPTN6.35X3.17-R4SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×3.17 | 6.35 | R1/4 | 7.0 | 14 | 14 | 22.5 | 6.8 | 21.7 | 24.0 | 2.0 |
| EPTN6.35X3.17-R6SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×3.17 | 6.35 | R3/8 | 9.0 | 17 | 14 | 24.5 | 6.8 | 23.7 | 28.0 | 2.0 |
| EPTN6.35X3.96-R2SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×3.96 | 6.35 | R1/8 | 4.0 | 14 | 14 | 22.5 | 6.8 | 21.7 | 19.0 | 2.0 |
| EPTN6.35X3.96-R4SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×3.96 | 6.35 | R1/4 | 7.0 | 14 | 14 | 22.5 | 6.8 | 21.7 | 24.0 | 2.0 |
| EPTN6.35X3.96-R6SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×3.96 | 6.35 | R3/8 | 9.0 | 17 | 14 | 24.5 | 6.8 | 23.7 | 28.0 | 2.0 |
| EPTN6.35X4.35-R2SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×4.35 | 6.35 | R1/8 | 4.0 | 14 | 14 | 22.5 | 6.8 | 21.7 | 19.0 | 2.0 |
| EPTN6.35X4.35-R4SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×4.35 | 6.35 | R1/4 | 7.0 | 14 | 14 | 22.5 | 6.8 | 21.7 | 24.0 | 2.0 |
| EPTN6.35X4.35-R6SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 6.35×4.35 | 6.35 | R3/8 | 9.0 | 17 | 14 | 24.5 | 6.8 | 23.7 | 28.0 | 2.0 |
| EPTN9.53X6.35-R4SS | Ep-Fit | EPTN | オスブランチ・ティー | インチ | 9.53×6.35 | 9.53 | R1/4 | 7.0 | 17 | 17 | 25.0 | 8.0 | 24.5 | 28.0 | 2.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EPTN6.35X3.17-R2SS | EPTN6.35X3.17-R2SS | P | 4,080 | - | 15日間 |
| EPTN6.35X3.17-R4SS | EPTN6.35X3.17-R4SS | P | 4,080 | - | 15日間 |
| EPTN6.35X3.17-R6SS | EPTN6.35X3.17-R6SS | P | 5,080 | - | 15日間 |
| EPTN6.35X3.96-R2SS | EPTN6.35X3.96-R2SS | P | 4,080 | - | 15日間 |
| EPTN6.35X3.96-R4SS | EPTN6.35X3.96-R4SS | P | 4,080 | - | 15日間 |
| EPTN6.35X3.96-R6SS | EPTN6.35X3.96-R6SS | P | 5,080 | - | 15日間 |
| EPTN6.35X4.35-R2SS | EPTN6.35X4.35-R2SS | P | 4,080 | - | 15日間 |
| EPTN6.35X4.35-R4SS | EPTN6.35X4.35-R4SS | P | 4,080 | - | 15日間 |
| EPTN6.35X4.35-R6SS | EPTN6.35X4.35-R6SS | P | 5,080 | - | 15日間 |
| EPTN9.53X6.35-R4SS | EPTN9.53X6.35-R4SS | P | 5,580 | - | 15日間 |
製品についてのご質問やお困りごとなどお気軽にご相談ください！
1952年設立で、動力伝導機器・産業機器・制御機器等の機械設備及び機械器具関連製品の販売をしている専門総合商社です。
日本国内で40以上の拠点を持ち、信頼性の高い製品と技術力で、全国のものづくりに携わる方々のあらゆるお困りごとを解決しています。
