Ep-Fit
■樹脂チューブ配管に最適
■簡単、確実、安心、クリーン。
■シンプルな構造
・継手本体とアセンブリナットの2点。
■誰でも確実に接続、安心
・適締付作業のバラツキも一発解消。
・過度な締付けができません。
・チューブに傷を付けません。
・締付けによるチューブのねじれ最小。
■高耐食性(継手構成部品全てSUS316材)。
・超純水洗浄、クリーンルーム内包装による禁油品も取り揃えが可能です。
10件の型式
EPUY\n

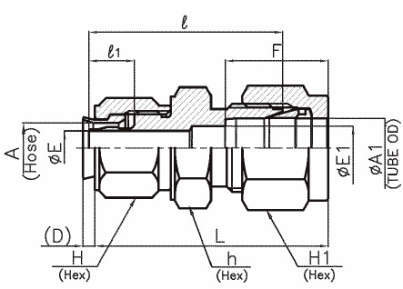

| 型式 | シリーズ | タイプ | 形状 |
インチ メトリック |
適用チューブ (mm) 外径×内径 |
ホース外径 A (mm) |
ホース外径A1 |
E1 (mm) |
HEX h (mm) |
HEX H (mm) |
HEX H1 |
l (mm) |
l1 (mm) |
L (mm) |
D (mm) |
F (mm) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (inch) | (mm) | (inch) | (mm) | |||||||||||||||
| EPUY6.35X3.96-4SS | Ep-Fit | EPUY | BI-Lok変換ユニオン | インチ× BI-Lok（インチ） | 6.35×3.96 | 6.35 | 1/4" | 6.35 | 4.8 | 14 | 14 | - | 14.3 | 28.0 | 6.8 | 34.7 | 2.0 | 15.4 |
| EPUY9.53X6.35-6SS | Ep-Fit | EPUY | BI-Lok変換ユニオン | インチ× BI-Lok（インチ） | 9.53×6.35 | 9.53 | 3/8" | 9.53 | 7.1 | 17 | 17 | - | 17.5 | 32.9 | 8.0 | 39.9 | 2.0 | 17.0 |
| EPUY12.7X9.53-8SS | Ep-Fit | EPUY | BI-Lok変換ユニオン | インチ× BI-Lok（インチ） | 12.7×9.53 | 12.7 | 1/2" | 12.7 | 10.4 | 22 | 22 | - | 22.23 | 36.0 | 9.0 | 45.8 | 2.0 | 23.0 |
| EPUY19.05X15.88-12SS | Ep-Fit | EPUY | BI-Lok変換ユニオン | インチ× BI-Lok（インチ） | 19.05×15.88 | 19.05 | 3/4" | 19.05 | 15.8 | 27 | 27 | - | 28.6 | 43.0 | 11.0 | 51.3 | 2.0 | 24.6 |
| EPUY4X2-4MSS | Ep-Fit | EPUY | BI-Lok変換ユニオン | メトリック× BI-Lok（メトリック） | 4×2 | 4 | - | 4 | 2.7 | 12 | 10 | - | 13 | 26.5 | 6.0 | 32.3 | 1.5 | 13.9 |
| EPUY6X4-6MSS | Ep-Fit | EPUY | BI-Lok変換ユニオン | メトリック× BI-Lok（メトリック） | 6×4 | 6 | - | 6 | 4.8 | 14 | 12 | - | 14 | 28.7 | 6.5 | 35.2 | 2.0 | 15.4 |
| EPUY8X6-8MSS | Ep-Fit | EPUY | BI-Lok変換ユニオン | メトリック× BI-Lok（メトリック） | 8×6 | 8 | - | 8 | 6.4 | 17 | 14 | - | 17 | 31.7 | 7.5 | 38.2 | 2.0 | 16.3 |
| EPUY10X8-10MSS | Ep-Fit | EPUY | BI-Lok変換ユニオン | メトリック× BI-Lok（メトリック） | 10×8 | 10 | - | 10 | 7.9 | 19 | 17 | - | 19 | 34.2 | 8.0 | 41.5 | 2.0 | 17.3 |
| EPUY12X10-12MSS | Ep-Fit | EPUY | BI-Lok変換ユニオン | メトリック× BI-Lok（メトリック） | 12×10 | 12 | - | 12 | 9.5 | 22 | 19 | - | 22 | 37.0 | 9.0 | 46.7 | 2.0 | 22.9 |
| EPUY16X14-16MSS | Ep-Fit | EPUY | BI-Lok変換ユニオン | メトリック× BI-Lok（メトリック） | 16×14 | 16 | - | 16 | 12.7 | 24 | 24 | - | 27 | 39.5 | 10.5 | 48.2 | 2.5 | 24.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EPUY6.35X3.96-4SS | EPUY4-6.35X3.96SS | P | 3,550 | - | 15日間 |
| EPUY9.53X6.35-6SS | EPUY6-9.53X6.35SS | P | 4,540 | - | 15日間 |
| EPUY12.7X9.53-8SS | EPUY8-12.7X9.53SS | P | 6,600 | - | 15日間 |
| EPUY19.05X15.88-12SS | EPUY12-19.05X15.88SS | P | 10,730 | - | 15日間 |
| EPUY4X2-4MSS | EPUY4M-4X2SS | P | 3,660 | - | 15日間 |
| EPUY6X4-6MSS | EPUY6M-6X4SS | P | 3,550 | - | 15日間 |
| EPUY8X6-8MSS | EPUY8M-8X6SS | P | 3,920 | - | 15日間 |
| EPUY10X8-10MSS | EPUY10M-10X8SS | P | 4,540 | - | 15日間 |
| EPUY12X10-12MSS | EPUY12M-12X10SS | P | 6,600 | - | 15日間 |
| EPUY16X14-16MSS | EPUY16M-16X14SS | P | 7,680 | - | 15日間 |
