MOT
MOT
・日本工作機械工業会における団体規格(TES 1403)に準拠したオルダムタイプのフレキシブルカップリングです。
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します。
・ミスアライメントにより発生する偏心反力が小さく、軸への負担を軽減します。
・シンプル構造で組み立てが簡単です。
＜用途＞
・搬送コンベア/攪拌機/ポンプ
| ハブ | A2017 アルマイト処理 |
|---|---|
| スペーサ | ポリアセタール |
| 六角穴付き止めねじ | SCM435 四三酸化鉄皮膜(黒) |
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
155件の型式
MOT

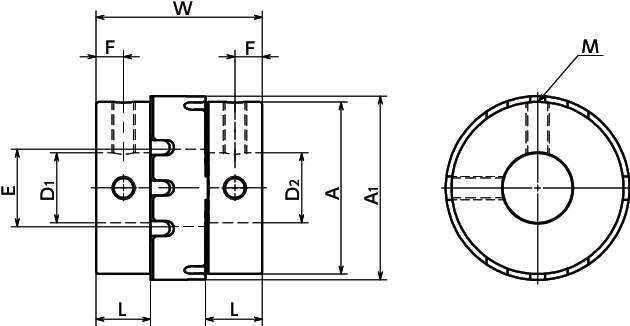

| 型式 |
A (mm) |
A1 (mm) |
L (mm) |
W (mm) |
E (mm) |
F (mm) |
M |
ねじ締めつけ トルク (N・m) |
標準軸穴径 (寸法許容差H8) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | |||||||||
| MOT-55-10-10 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 10 |
| MOT-55-10-12 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 12 |
| MOT-55-10-14 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 14 |
| MOT-55-10-15 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 15 |
| MOT-55-10-16 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 16 |
| MOT-55-10-18 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 18 |
| MOT-55-10-20 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 20 |
| MOT-55-10-22 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 22 |
| MOT-55-10-25 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 25 |
| MOT-55-10-28 | 51 | 55 | 13.8 | 46 | 21 | 6.9 | M6 | 7 | 10 | 28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MOT-55-10-10 | MOT-55-10-10 | P | 7,920 | - | - |
| MOT-55-10-12 | MOT-55-10-12 | P | 7,920 | - | - |
| MOT-55-10-14 | MOT-55-10-14 | P | 7,920 | - | - |
| MOT-55-10-15 | MOT-55-10-15 | P | 7,920 | - | - |
| MOT-55-10-16 | MOT-55-10-16 | P | 7,920 | - | - |
| MOT-55-10-18 | MOT-55-10-18 | P | 7,920 | - | - |
| MOT-55-10-20 | MOT-55-10-20 | P | 7,920 | - | - |
| MOT-55-10-22 | MOT-55-10-22 | P | 7,920 | - | - |
| MOT-55-10-25 | MOT-55-10-25 | P | 7,920 | - | - |
| MOT-55-10-28 | MOT-55-10-28 | P | 7,920 | - | - |
