NQTBS-GF
NQTBS-GF
・クイッククランプファスナ「NQTS-GF」「NQTS-NI-GF」「NQTS-F-GF」「NQTS-F-NI-GF」を取りつけるための専用カムベース。
・クランプ部は、クイッククランプファスナのクランプピンを挿入しやすいテーパ形状です。
・ステンレス製。耐蝕性にすぐれています。
・NSF H1登録のグリースを使用。食品機械での使用に適しています。
＜使用上の注意＞
・グリースの劣化や減少時には、摺動部にグリース(NOKクリューバー製クリューバーシンスUH1 14-222)を塗布してください。
| 本体 | SUS630相当 |
|---|---|
| 六角穴付きボルト | SUS304相当 |
| 耐熱温度 | 100℃ ※グリースの使用上限温度です |
2件の型式
NQTBS-GF

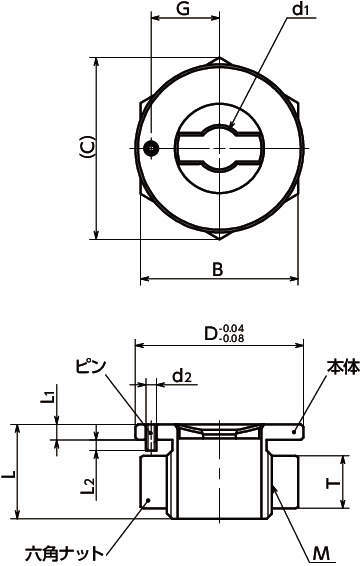

| 型式 |
D (mm) |
L (mm) |
M(細目) |
L1 (mm) |
d1 (mm) |
d2 (mm) |
G (mm) |
L2 (mm) |
B (mm) |
T (mm) |
C (mm) |
適用板厚 |
適用クイック クランプファスナ |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| NQTBS-5-N-GF | 25 | 16 | M14 | 1.5 | 3 | 5 | 2 | 10.5 | 2 | 22 | 8 | 25.4 | 6～10 | NQTS-5-GF、NQTS-5-F-GF、NQTS-5-NI-GF、NQTS-5-F-NI-GF | 37 |
| NQTBS-8-N-GF | 32 | 18 | M20 | 1.5 | 3 | 8 | 2 | 13 | 2 | 30 | 10 | 34.6 | 6～12 | NQTS-8-GF、NQTS-8-L-GF、NQTS-8-F-GF、NQTS-8-NI-GF、NQTS-8-L-NI-GF、NQTS-8-F-NI-GF | 69 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NQTBS-5-N-GF | NQTBS-5-N-GF | P | 6,710 | - | - |
| NQTBS-8-N-GF | NQTBS-8-N-GF | P | 7,270 | - | - |
