カムレバー 調整タイプ(めねじ・スティール製) LWAF-AST

LWAF-AST

  • LWAF-AST

・スティール製のカムレバー。高強度で耐久性にすぐれています。
・レバーの上下動作ですばやく締めつけと解放を行います。
・調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
・レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。
・解放時の回転を制限したい場合は、カムレバー回り止めブラケット「LWRBS」(別売)をご使用ください。

<使用上の注意>
・くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
・H'(調整ねじの調整範囲)寸法を超えない範囲で調整してください。

#カムレバー
#レバー

共通仕様

レバー部 スティール(精密構造用鋼)
三価クロメート処理
ねじ部 スティール
三価クロメート処理
ピン SUS303相当
無電解ニッケルメッキ
コンタクトプレート スティール
亜鉛フレークコーティング
調整ねじ スティール
三価クロメート処理

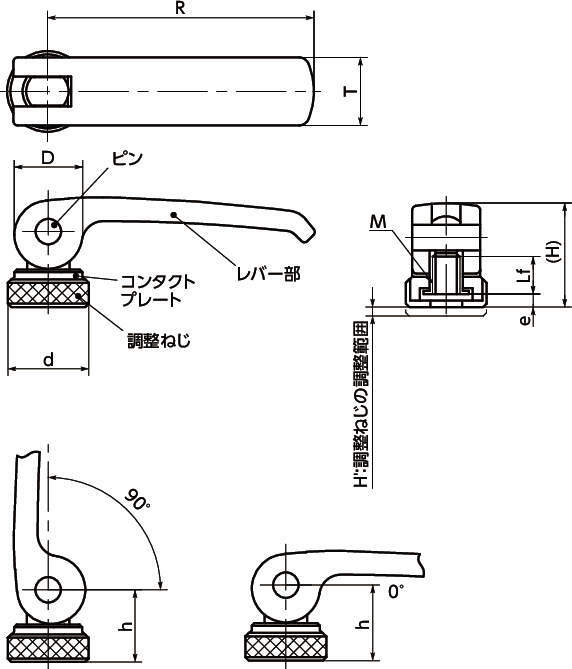

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

  • LWAF-AST

型式 M(並目) Lf
(mm)		 R
(mm)		 H'
(mm)		 T
(mm)		 D
(mm)		 d
(mm)		 H
(mm)		 h
（0°）
(mm)		 h
（90°）
(mm)		 e
(mm)		 質量
(g)
ねじの呼び ピッチ
LWAF-44-M4-AST M4 0.7 8 44 2 12 12 15 19.5 13.2 12.7 2.2 30
LWAF-44-M5-AST M5 0.8 8 44 2 12 12 15 19.5 13.2 12.7 2.2 30
LWAF-63-M5-AST M5 0.8 10 63 2.5 16 16 19 24.5 16.3 15.55 3 66
LWAF-63-M6-AST M6 1 10 63 2.5 16 16 19 24.5 16.3 15.55 3 66
LWAF-82-M6-AST M6 1 12 82 3 20 20 25 30 19.5 18.5 3.7 131
LWAF-82-M8-AST M8 1.25 12 82 3 20 20 25 30 19.5 18.5 3.7 129
LWAF-101-M8-AST M8 1.25 15 101 4 25 26 30 40 25.3 23.8 4.8 253
LWAF-101-M10-AST M10 1.5 15 101 4 25 26 30 40 25.3 23.8 4.8 250

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LWAF-44-M4-AST LWAF-44-M4-AST P 4,690 - -
LWAF-44-M5-AST LWAF-44-M5-AST P 4,690 - -
LWAF-63-M5-AST LWAF-63-M5-AST P 5,000 - -
LWAF-63-M6-AST LWAF-63-M6-AST P 5,000 - -
LWAF-82-M6-AST LWAF-82-M6-AST P 6,000 - -
LWAF-82-M8-AST LWAF-82-M8-AST P 6,000 - -
LWAF-101-M8-AST LWAF-101-M8-AST P 8,810 - -
LWAF-101-M10-AST LWAF-101-M10-AST P 8,810 - -
