カムレバー 調整タイプ(おねじ・スティール製) LWAM-AST

LWAM-AST

  • LWAM-AST

・スティール製のカムレバー。高強度で耐久性にすぐれています。
・レバーの上下動作ですばやく締めつけと解放を行います。
・調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
・レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。
・解放時の回転を制限したい場合は、カムレバー回り止めブラケット「LWRBS」(別売)をご使用ください。

<使用上の注意>
・くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
・H'(調整ねじの調整範囲)寸法を超えない範囲で調整してください。

#カムレバー
#レバー

共通仕様

レバー部 スティール(精密構造用鋼)
三価クロメート処理
ねじ部 スティール
三価クロメート処理
ピン SUS303相当
無電解ニッケルメッキ
コンタクトプレート スティール
亜鉛フレークコーティング
調整ねじ スティール
三価クロメート処理

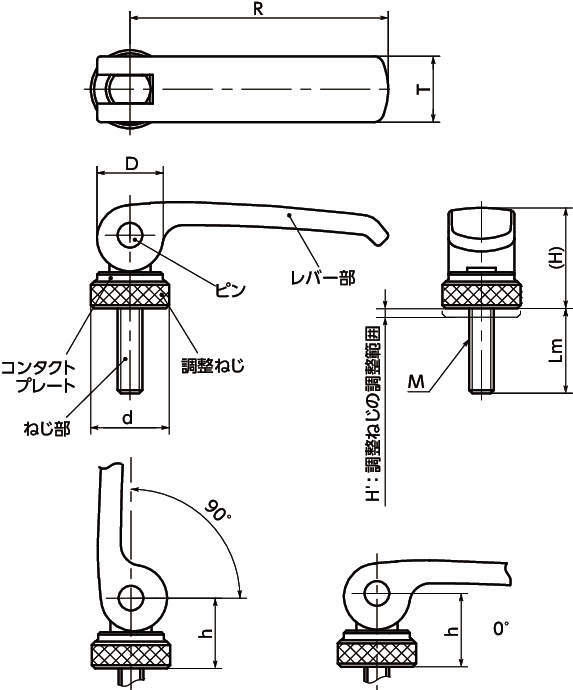

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 54件中 1-10件

  • 表示件数

54件の型式

  • LWAM-AST

型式 M(並目) Lm
(mm)		 R
(mm)		 H'
(mm)		 T
(mm)		 D
(mm)		 d
(mm)		 H
(mm)		 h
（0°）
(mm)		 h
（90°）
(mm)		 最大締付力
(kN)		 質量
(g)
ねじの呼び ピッチ
LWAM-44-M4-12-AST M4 0.7 12 44 2 12 12 15 19.5 13.2 12.7 2.4 30
LWAM-44-M4-16-AST M4 0.7 16 44 2 12 12 15 19.5 13.2 12.7 2.4 32
LWAM-44-M4-20-AST M4 0.7 20 44 2 12 12 15 19.5 13.2 12.7 2.4 32
LWAM-44-M4-25-AST M4 0.7 25 44 2 12 12 15 19.5 13.2 12.7 2.4 32
LWAM-44-M4-30-AST M4 0.7 30 44 2 12 12 15 19.5 13.2 12.7 2.4 33
LWAM-44-M5-12-AST M5 0.8 12 44 2 12 12 15 19.5 13.2 12.7 3.9 32
LWAM-44-M5-16-AST M5 0.8 16 44 2 12 12 15 19.5 13.2 12.7 3.9 32
LWAM-44-M5-20-AST M5 0.8 20 44 2 12 12 15 19.5 13.2 12.7 3.9 33
LWAM-44-M5-25-AST M5 0.8 25 44 2 12 12 15 19.5 13.2 12.7 3.9 34
LWAM-44-M5-30-AST M5 0.8 30 44 2 12 12 15 19.5 13.2 12.7 3.9 34

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LWAM-44-M4-12-AST LWAM-44-M4-12-AST P 5,110 - -
LWAM-44-M4-16-AST LWAM-44-M4-16-AST P 5,100 - -
LWAM-44-M4-20-AST LWAM-44-M4-20-AST P 5,100 - -
LWAM-44-M4-25-AST LWAM-44-M4-25-AST P 5,480 - -
LWAM-44-M4-30-AST LWAM-44-M4-30-AST P 5,150 - -
LWAM-44-M5-12-AST LWAM-44-M5-12-AST P 5,110 - -
LWAM-44-M5-16-AST LWAM-44-M5-16-AST P 5,100 - -
LWAM-44-M5-20-AST LWAM-44-M5-20-AST P 5,100 - -
LWAM-44-M5-25-AST LWAM-44-M5-25-AST P 5,480 - -
LWAM-44-M5-30-AST LWAM-44-M5-30-AST P 5,150 - -
