SVSS-SD
SVSS-SD

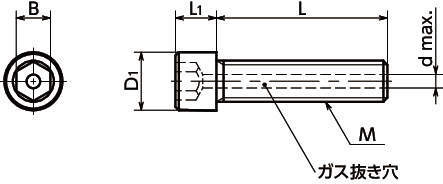

・ガス抜き穴つきの小頭ボルト。頭部径が小さいため、通常の六角穴付きボルトよりザグリ穴径を小さくできます。
・ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートします。
・ガス抜き穴は金属組織への影響が少ない方法で加工しています。使用時における脆性破壊や真空環境下でのアウトガスの発生を抑えます。
・クリーン洗浄・クリーン梱包済み。
＜用途＞
・真空装置/真空容器/FPD製造装置/半導体製造装置/電子顕微鏡
| 本体 | SUSXM7(SUS304相当) |
|---|---|
| 強度区分 | A2-70 |
46件の型式
SVSS-SD
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
d (mm) |
1袋入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SVSS-M2-3-SD | M2 | 0.4 | 3 | 3 | 2 | 1.5 | 0.8 | 10 | 0.088 |
| SVSS-M2-4-SD | M2 | 0.4 | 4 | 3 | 2 | 1.5 | 0.8 | 10 | 0.11 |
| SVSS-M2-5-SD | M2 | 0.4 | 5 | 3 | 2 | 1.5 | 0.8 | 10 | 0.13 |
| SVSS-M2-6-SD | M2 | 0.4 | 6 | 3 | 2 | 1.5 | 0.8 | 10 | 0.15 |
| SVSS-M2.5-4-SD | M2.5 | 0.45 | 4 | 3.8 | 2.5 | 2 | 1 | 10 | 0.26 |
| SVSS-M2.5-5-SD | M2.5 | 0.45 | 5 | 3.8 | 2.5 | 2 | 1 | 10 | 0.29 |
| SVSS-M2.5-6-SD | M2.5 | 0.45 | 6 | 3.8 | 2.5 | 2 | 1 | 10 | 0.32 |
| SVSS-M2.5-8-SD | M2.5 | 0.45 | 8 | 3.8 | 2.5 | 2 | 1 | 10 | 0.38 |
| SVSS-M3-5-SD | M3 | 0.5 | 5 | 4.5 | 3 | 2.5 | 1.2 | 20 | 0.5 |
| SVSS-M3-6-SD | M3 | 0.5 | 6 | 4.5 | 3 | 2.5 | 1.2 | 20 | 0.54 |
