ネジコム(低頭ボルト)｜へクサロビュラ付き超極低頭ボルト(インチねじ/ナイロン溶着付き) SETS-ALK(INCH)

SETS-ALK(INCH)

  • SETS-ALK(INCH)

・インチねじタイプのヘクサロビュラ穴付き超極低頭ボルト。
・ナイロン溶着つき。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・ヘクサロビュラ穴は十字穴と比べて、高い締めつけトルクに耐える形状です。
・締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロン溶着の耐熱温度は120℃です。
※ヘクサロビュラ穴の形状はJIS B 1015:2008(ISO 10664:2005)「おねじ部品用ヘクサロビュラ穴」に規定されています。

＜用途＞
・機器・装置の省スペース化
・ねじ頭部の破損防止
・確実な締めつけ
・インチねじ仕様の機器・装置
・ねじの戻り止め・脱落防止

#ボルト・ナット・ワッシャー

共通仕様

本体 SUSXM7(SUS304相当)
ナイロン溶着 ナイロン11

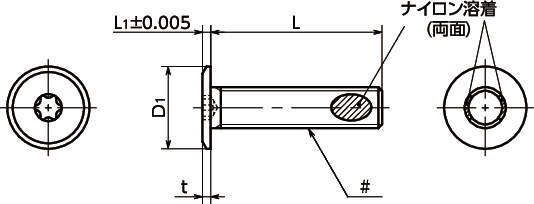

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 17件中 1-10件

  • 表示件数

17件の型式

  • SETS-ALK(INCH)

型式 #ねじの呼び L
(mm)		 D1
(mm)		 L1
(mm)		 t
(mm)		 ヘクサロビュラ穴
の番号No.		 最大締めつけ
トルク
(N・m)		 1袋
入り数		 質量
(g)
SETS-#4-40-1/4-ALK No.4-40UNC 1/4 0.236 0.024 0.019 5 0.5 10 0.3
SETS-#4-40-5/16-ALK No.4-40UNC 5/16 0.236 0.024 0.019 5 0.5 10 0.36
SETS-#4-40-3/8-ALK No.4-40UNC 3/8 0.236 0.024 0.019 5 0.5 10 0.42
SETS-#6-32-1/4-ALK No.6-32UNC 1/4 0.295 0.034 0.029 6 0.95 10 0.48
SETS-#6-32-3/8-ALK No.6-32UNC 3/8 0.295 0.034 0.029 6 0.95 10 0.7
SETS-#6-32-1/2-ALK No.6-32UNC 1/2 0.295 0.034 0.029 6 0.95 10 0.9
SETS-#6-32-3/4-ALK No.6-32UNC 3/4 0.295 0.034 0.029 6 0.95 10 1.2
SETS-#8-32-1/4-ALK No.8-32UNC 1/4 0.315 0.036 0.035 8 2.3 10 0.78
SETS-#8-32-3/8-ALK No.8-32UNC 3/8 0.315 0.036 0.035 8 2.3 10 0.98
SETS-#8-32-1/2-ALK No.8-32UNC 1/2 0.315 0.036 0.035 8 2.3 10 1.3
