SEQ-TBZ-ALK
SEQ-TBZ-ALK
・十字穴付き超極低頭ボルト。
・ナイロン溶着つき。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・十字穴にはQuaStixを採用。QiaStix対応の専用ビットを抑え十字穴の破損を軽減します。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロン溶着の耐熱温度は120℃です。
＜用途＞
・機器・装置の省スペース化
・ねじの戻り止め・脱落防止
| 本体 | SWCH\黒色三価クロメート処理 |
|---|---|
| ナイロン溶着 | ナイロン11 |
8件の型式

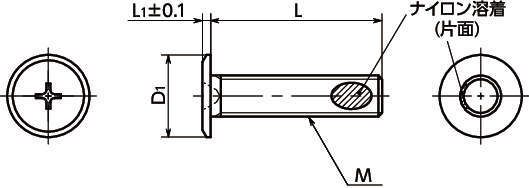

SEQ-TBZ-ALK
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
適用ビット |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SEQ-M3-6-TBZ-ALK | M3 | 0.5 | 6 | 7 | 0.8 | SKQB-1 | 0.6 | 10 | 0.39 |
| SEQ-M3-8-TBZ-ALK | M3 | 0.5 | 8 | 7 | 0.8 | SKQB-1 | 0.6 | 10 | 0.48 |
| SEQ-M3-10-TBZ-ALK | M3 | 0.5 | 10 | 7 | 0.8 | SKQB-1 | 0.6 | 10 | 0.56 |
| SEQ-M3-12-TBZ-ALK | M3 | 0.5 | 12 | 7 | 0.8 | SKQB-1 | 0.6 | 10 | 0.64 |
| SEQ-M4-8-TBZ-ALK | M4 | 0.7 | 8 | 8 | 0.9 | SKQB-2 | 1.2 | 10 | 0.8 |
| SEQ-M4-10-TBZ-ALK | M4 | 0.7 | 10 | 8 | 0.9 | SKQB-2 | 1.2 | 10 | 0.95 |
| SEQ-M4-12-TBZ-ALK | M4 | 0.7 | 12 | 8 | 0.9 | SKQB-2 | 1.2 | 10 | 1.1 |
| SEQ-M4-16-TBZ-ALK | M4 | 0.7 | 16 | 8 | 0.9 | SKQB-2 | 1.2 | 10 | 1.4 |
