SNZF3-TBZ-ALK
SNZF3-TBZ-ALK
・ナイロン溶着つきの精密機器用微細ねじ(0番3種)。
・M1.4～M2.6。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロン溶着の耐熱温度は120℃です。
・頭部高さの低い皿小ねじタイプ。上部スペースが限られた用途に。
＜用途＞
・ねじの戻り止め・脱落防止
・機器・装置のコンパクト化
・小型精密機器
| 本体 | SWCH16A 黒色三価クロメート処理 |
|---|---|
| ナイロン溶着 | ナイロン11 |
20件の型式
SNZF3-TBZ-ALK

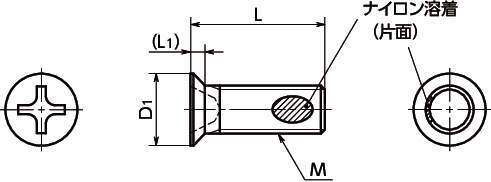

| 型式 | M(並目)ねじの呼び | M(並目)ピッチ |
L (mm) |
D1 (mm) |
L1 (mm) |
十字穴 の番号 |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| SNZF3-M1.4-3-TBZ-ALK | M1.4 | 0.3 | 3 | 2.5 | 0.7 | 0 | 0.05 | 50 | 0.04 |
| SNZF3-M1.4-3.5-TBZ-ALK | M1.4 | 0.3 | 3.5 | 2.5 | 0.7 | 0 | 0.05 | 50 | 0.04 |
| SNZF3-M1.4-4-TBZ-ALK | M1.4 | 0.3 | 4 | 2.5 | 0.7 | 0 | 0.05 | 50 | 0.05 |
| SNZF3-M1.4-5-TBZ-ALK | M1.4 | 0.3 | 5 | 2.5 | 0.7 | 0 | 0.05 | 50 | 0.05 |
| SNZF3-M1.4-6-TBZ-ALK | M1.4 | 0.3 | 6 | 2.5 | 0.7 | 0 | 0.05 | 50 | 0.06 |
| SNZF3-M1.7-3-TBZ-ALK | M1.7 | 0.35 | 3 | 3 | 0.8 | 0 | 0.09 | 50 | 0.06 |
| SNZF3-M1.7-3.5-TBZ-ALK | M1.7 | 0.35 | 3.5 | 3 | 0.8 | 0 | 0.09 | 50 | 0.06 |
| SNZF3-M1.7-4-TBZ-ALK | M1.7 | 0.35 | 4 | 3 | 0.8 | 0 | 0.09 | 50 | 0.07 |
| SNZF3-M1.7-5-TBZ-ALK | M1.7 | 0.35 | 5 | 3 | 0.8 | 0 | 0.09 | 50 | 0.08 |
| SNZF3-M1.7-6-TBZ-ALK | M1.7 | 0.35 | 6 | 3 | 0.8 | 0 | 0.09 | 50 | 0.09 |
