AS-F-W2D（ユニバーサル）
AS-F-W2D（ユニバーサル）
AS-F-W2D（ユニバーサル）
AS-F-W2D（ユニバーサル）
■難燃性樹脂（UL-94規格 V-0相当）採用
■マイナスドライバ調整用
・マイナスドライバで不用意な手動操作を防止。
■ねじの種類：Gねじ
■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。
22件の型式
AS-F-W2D（ユニバーサル）

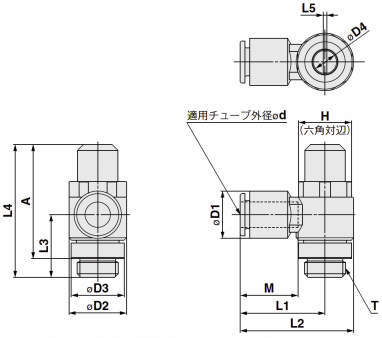

| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 適用チューブ | 管接続部 | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
A (mm) |
M (mm) |
質量 (g) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | |||||||||||||||||||||
| AS4211F-G04-10W2D | AS-F-W2D | エルボ | 4 | メータイン | ミリ | φ10mm | パッキンシール | G | G1/2 | 4.2 | 4.4 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 24 | 18.5 | 28.6 | 25 | 12.4 | 33.6 | 47.9 | 26.8 | 65.3 | 1.2 | 56.7 | 21 | 150 |
| AS4211F-G04-12W2D | AS-F-W2D | エルボ | 4 | メータイン | ミリ | φ12mm | パッキンシール | G | G1/2 | 4.4 | 4.8 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 24 | 20.9 | 28.6 | 25 | 12.4 | 34.6 | 48.9 | 26.8 | 65.3 | 1.2 | 56.7 | 22 | 156 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS4211F-G04-10W2D | AS4211F-G04-10W2D | P | 4,550 | - | - |
| AS4211F-G04-12W2D | AS4211F-G04-12W2D | P | 4,550 | - | - |
