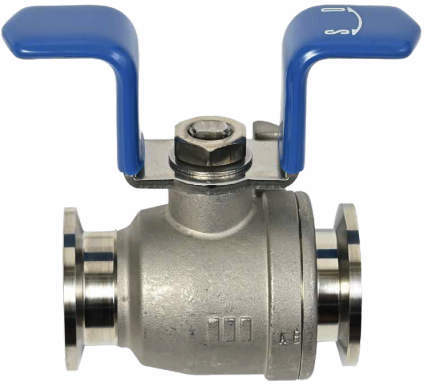

真空用ボールバルブ KF(NW)フランジ一体型 BN-4HB21シリーズ

BN-4HB21

  • BN-4HB21

■KF(NW)フランジが一体型
・KF(NW)フランジが一体型となったコンパクトな真空用ボールバルブです。

■フルボア型
・接続口径とボール内径がほぼ同一サイズで(フルボア型)、異物が詰まりにくく、圧力損失が少ないです。

■コンパクト
BN-4HB21-KF25:サイズ 70×46×70mm
BN-4HB21-KF40:サイズ 100×70×80mm

■ステンレス製
・材質がSUSの為、反応生成物に強いです。

#空気圧バルブ

CADメーカーTOP

詳細仕様

  • 2件中 1-2件

  • 表示件数

2件の型式

型式 材質 接続口径 寸法(mm) 使用
圧力範囲
最高
耐熱温度
(℃)
質量
(g)

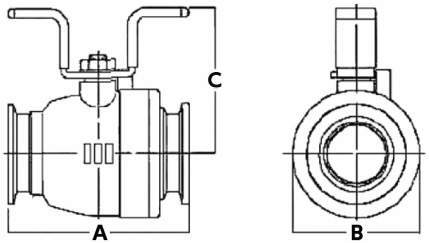

A B C
BN-4HB21-KF25 SUS316 KF25(NW25) 70 46 70 1.33×10^-1~2.0×10^5 Pa(abs) 150 550
BN-4HB21-KF40 SUS316 KF40(NW40) 100 70 80 1.33×10^-1~2.0×10^5 Pa(abs) 150 1350

-

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
BN-4HB21-KF25 BN-4HB21-KF25 P 70,000 - -
BN-4HB21-KF40 BN-4HB21-KF40 P 110,000 - -
