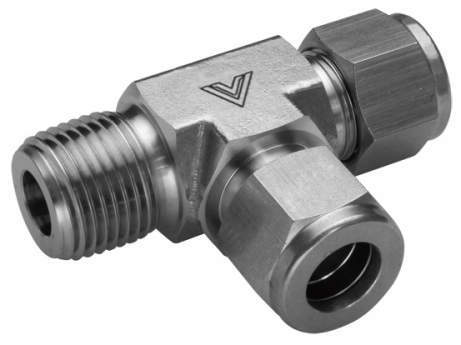

VUWTL
VUWTL
■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
28件の型式
VUWTL-□
| 型式 | タイプ | 呼び径A | T | D | W | N | E | N1 | I | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUWTL-12C-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 12 | R3/8 | - | 9.5 | 13/16" | 20.6 | - | 25.9 | - | 36 | - | 28.2 | - | 22.8 |
| VUWTL-12D-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 12 | R1/2 | - | 9.5 | 13/16" | 20.6 | - | 25.9 | - | 36 | - | 33 | - | 22.8 |
| VUWTL-16D-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 16 | R1/2 | - | 11.9 | 15/16" | 23.8 | - | 28 | - | 38.1 | - | 35 | - | 24.4 |
| VUWTL-1.6A-V | チューブ（インチサイズ）とISOテーパーおねじ | 1/16" | 1.58 | R1/8 | 0.05" | 1.3 | 7/16" | 11.1 | 0.60" | 15.2 | 0.75" | 19 | 0.7" | 17.8 | 0.34" | 8.6 |
| VUWTL-3.2A-V | チューブ（インチサイズ）とISOテーパーおねじ | 1/8" | 3.17 | R1/8 | 0.09" | 2.3 | 7/16" | 11.1 | 0.67" | 17 | 0.93" | 23.6 | 0.7" | 17.8 | 0.5" | 12.7 |
| VUWTL-3.2B-V | チューブ（インチサイズ）とISOテーパーおねじ | 1/8" | 3.17 | R1/4 | 0.09" | 2.3 | 1/2" | 12.7 | 0.71" | 18 | 0.96" | 24.4 | 0.92" | 23.4 | 0.5" | 12.7 |
| VUWTL-4.8A-V | チューブ（インチサイズ）とISOテーパーおねじ | 3/16" | 4.76 | R1/8 | 0.12" | 3.1 | 7/16" | 11.1 | 0.7" | 17.8 | 0.96" | 24.4 | 0.7" | 17.8 | 0.54" | 13.7 |
| VUWTL-6.35A-V | チューブ（インチサイズ）とISOテーパーおねじ | 1/4" | 6.35 | R1/8 | 0.19" | 4.8 | 1/2" | 12.7 | 0.77" | 19.6 | 1.06" | 27 | 0.74" | 18.8 | 0.6" | 15.2 |
| VUWTL-6.35B-V | チューブ（インチサイズ）とISOテーパーおねじ | 1/4" | 6.35 | R1/4 | 0.19" | 4.8 | 1/2" | 12.7 | 0.77" | 19.6 | 1.06" | 27 | 0.92" | 23.4 | 0.6" | 15.2 |
| VUWTL-6.35C-V | チューブ（インチサイズ）とISOテーパーおねじ | 1/4" | 6.35 | R3/8 | 0.19" | 4.8 | 13/16" | 20.6 | 1.02" | 25.9 | 1.31" | 33.3 | 1.11" | 28.2 | 0.6" | 15.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWTL-12C-V | VUWTL-12C-V | P | 5,450 | - | - |
| VUWTL-12D-V | VUWTL-12D-V | P | 6,420 | - | - |
| VUWTL-16D-V | VUWTL-16D-V | P | 6,780 | - | - |
| VUWTL-1.6A-V | VUWTL-1.6A-V | P | 4,240 | - | - |
| VUWTL-3.2A-V | VUWTL-3.2A-V | P | 3,260 | - | - |
| VUWTL-3.2B-V | VUWTL-3.2B-V | P | 5,500 | - | - |
| VUWTL-4.8A-V | VUWTL-4.8A-V | P | 4,360 | - | - |
| VUWTL-6.35A-V | VUWTL-6.35A-V | P | 3,070 | - | - |
| VUWTL-6.35B-V | VUWTL-6.35B-V | P | 3,700 | 在庫品 | - |
| VUWTL-6.35C-V | VUWTL-6.35C-V | P | 3,760 | - | - |
