共通仕様
| 材質 | 鉄（SPHC）/無電解ニッケルメッキ |
|---|
岩田製作所

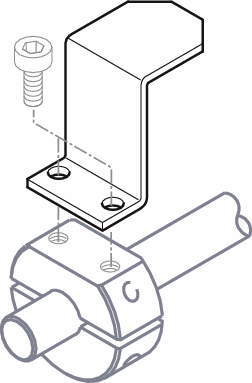

センサブラケット（コンビネーション）｜Z型ドグブラケット SBZ
詳細仕様
10件の型式
| 型式 |
適合セットカラー 内径 |
寸法(mm) |
質量 (g) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD2 | P | L | L1 | L2 | H | A | W | C | |||
| SBZ08-00 | φ8 | 3.5 | 8 | 30.4 | 15 | 17 | 40 | 7.5 | 15 | 5 | 12 |
| SBZ10-00 | φ10・12・13 | 4.5 | 10 | 30.4 | 15 | 17 | 40 | 7.5 | 18 | 5 | 15 |
| SBZ15-00 | φ15・16・17 | 5.5 | 12 | 36.4 | 15 | 23 | 40 | 7.5 | 21 | 5 | 18 |
| SBZ20-00 | φ18・20 | 5.5 | 15 | 36.4 | 15 | 23 | 40 | 7.5 | 25 | 8 | 22 |
| SBZ25-00 | φ25 | 5.5 | 20 | 36.4 | 15 | 23 | 40 | 7.5 | 29 | 8 | 25 |
| SBZ30-00 | φ30 | 6.5 | 21 | 45.4 | 15 | 32 | 50 | 7.5 | 31 | 8 | 34 |
| SBZ35-00 | φ35 | 6.5 | 23 | 45.4 | 15 | 32 | 50 | 7.5 | 33 | 10 | 35 |
| SBZ40-00 | φ40 | 6.5 | 26 | 48.4 | 18 | 32 | 50 | 9 | 36 | 10 | 40 |
| SBZ45-00 | φ45 | 6.5 | 28 | 48.4 | 18 | 32 | 50 | 9 | 40 | 10 | 46 |
| SBZ50-00 | φ50 | 8.5 | 28 | 52.4 | 22 | 32 | 50 | 11 | 42 | 10 | 49 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SBZ08-00 | SBZ08-00 | P | 360 | - | 在庫品 |
| SBZ10-00 | SBZ10-00 | P | 360 | - | 在庫品 |
| SBZ15-00 | SBZ15-00 | P | 380 | - | 在庫品 |
| SBZ20-00 | SBZ20-00 | P | 420 | - | 在庫品 |
| SBZ25-00 | SBZ25-00 | P | 430 | - | 在庫品 |
| SBZ30-00 | SBZ30-00 | P | 450 | - | 在庫品 |
| SBZ35-00 | SBZ35-00 | P | 450 | - | 在庫品 |
| SBZ40-00 | SBZ40-00 | P | 460 | - | 在庫品 |
| SBZ45-00 | SBZ45-00 | P | 460 | - | 在庫品 |
| SBZ50-00 | SBZ50-00 | P | 460 | - | 在庫品 |
