TSG-50
TSG-50
TSG-100
・グリッパーの尖った爪が、ワークに食い込み浮き上がりを防止し、強力にグリップします。
・バイスジョーのグリッパー、専用治具のストッパーに適しています。
・グリップ高さわずか1.3mmで切削作業が可能です。
・10mmの目盛りが刻印されており、ワークを配置する際の目安としてご使用いただけます。
＜注意事項＞
・硬度がHRC40以下のワークのグリッパーにご使用ください。
・ワークの材質や熱処理条件などにより、グリッパーの爪部分の食い込み量が異なります。加工を行う場合はワークにグリッパーの爪が食い込んだことを確認してから行ってください。
| 本体 | 工具鋼 四三酸化鉄皮膜 HRC54～58 |
|---|
3件の型式
TSG

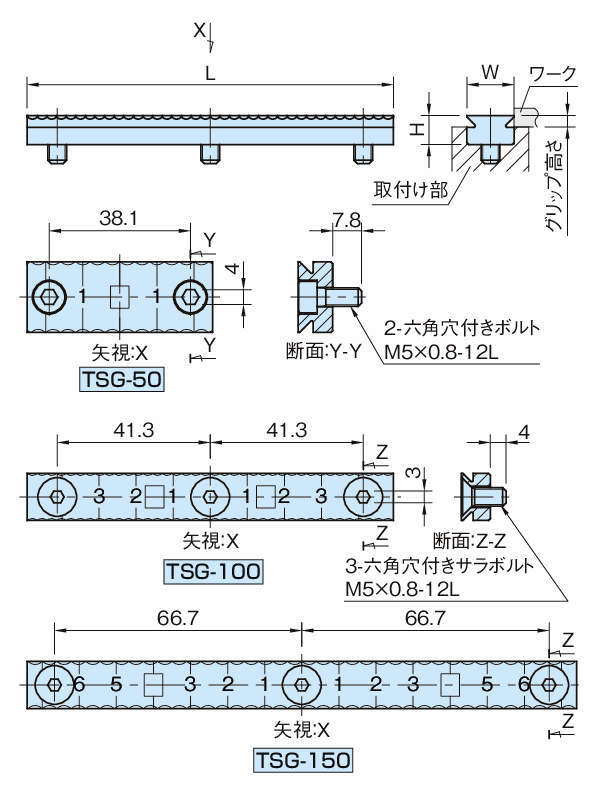

| 型式 |
グリップ高さ (mm) |
L (mm) |
W (mm) |
H (mm) |
質量 (g) |
|---|---|---|---|---|---|
| TSG-50 | 1.3～4 | 50 | 19.1 | 9.3 | 64 |
| TSG-100 | 1.3～3.1 | 98.8 | 12.7 | 7.8 | 70 |
| TSG-150 | 1.3～3.1 | 148.1 | 12.7 | 7.8 | 105 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSG-50 | TSG-50 | P | 15,000 | - | 在庫品 |
| TSG-100 | TSG-100 | P | 17,500 | - | 在庫品 |
| TSG-150 | TSG-150 | P | 20,000 | - | 在庫品 |
