NDXNE(スチール製、シングルナット)

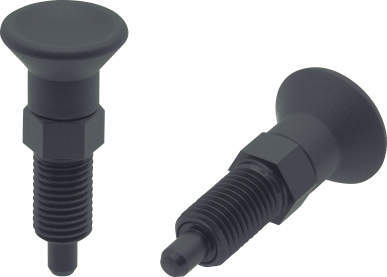

NDXNE(スチール製、シングルナット)

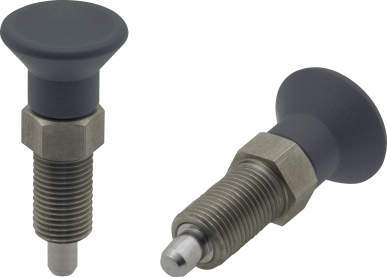

NDXNE-A-SUS(SUS製、シングルナット)
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。
・RoHS指令適合製品です。
| 本体 | NDXNE：SUM22L 四三酸化鉄皮膜 NDXNE-A-SUS：SUS303 |
|---|---|
| ノブ | ポリアミド つや消しブラック |
| コイルバネ | SUS302WPA |
| ノーズ | NDXNE：SUM22L HRC58～62 NDXNE-A-SUS：SUS303 |
| 耐熱温度 | 80℃ |
36件の型式
NDXNE

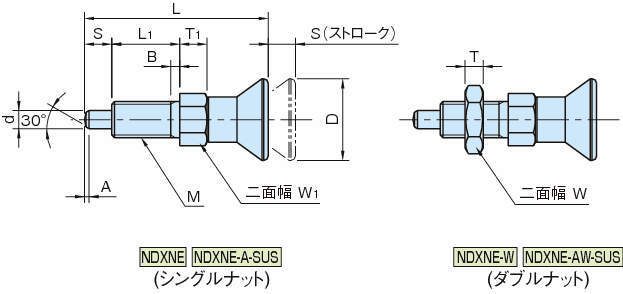

| 型式 | 形式 | タイプ | ナット | 材質 | サイズ |
d (-0.02/-0.04) |
S | M | L1 | A | D | L | W1 | T1 | W | T | B |
荷重 (N) 最小～最大 |
質量 (g) |
許容 せん断力 (N) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | ノブ | ノーズ | ||||||||||||||||||||
| NDXNE6AW-SUS | NDXNE | ノーズロック無し | ダブルナット | SUS製 | エンプラ製 | SUS製 | 6 | 3 | 5 | M6×0.75 | 12 | 0.8 | 14 | 33 | 8 | 5 | 10 | 3 | 2 | 4.5～11 | 6 | 212 |
| NDXNE8AW-SUS | NDXNE | ノーズロック無し | ダブルナット | SUS製 | エンプラ製 | SUS製 | 8 | 4 | 6 | M8×1 | 15 | 1 | 18 | 40.5 | 10 | 6 | 13 | 4 | 2 | 6～15 | 16 | 377 |
| NDXNE10AW-SUS | NDXNE | ノーズロック無し | ダブルナット | SUS製 | エンプラ製 | SUS製 | 10 | 5 | 8 | M10×1 | 17 | 1.3 | 21 | 46.5 | 13 | 7 | 17 | 5 | 2 | 5～16 | 27 | 589 |
| NDXNE12AW-SUS | NDXNE | ノーズロック無し | ダブルナット | SUS製 | エンプラ製 | SUS製 | 12 | 6 | 9 | M12×1.5 | 20 | 1.8 | 25 | 54.7 | 14 | 8 | 19 | 6 | 3 | 6～18 | 40 | 848 |
| NDXNE16AW-SUS | NDXNE | ノーズロック無し | ダブルナット | SUS製 | エンプラ製 | SUS製 | 16 | 8 | 12 | M16×1.5 | 26 | 2.3 | 33 | 72 | 19 | 10 | 24 | 8 | 3 | 15～45 | 91 | 1507 |
| NDXNE20AW-SUS | NDXNE | ノーズロック無し | ダブルナット | SUS製 | エンプラ製 | SUS製 | 20 | 10 | 15 | M20×1.5 | 28 | 2.8 | 33 | 79 | 22 | 12 | 30 | 10 | 3 | 15～43 | 150 | 2355 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NDXNE6AW-SUS | NDXNE6AW-SUS | P | 3,100 | 在庫品 | 在庫品 |
| NDXNE8AW-SUS | NDXNE8AW-SUS | P | 3,000 | - | 在庫品 |
| NDXNE10AW-SUS | NDXNE10AW-SUS | P | 2,800 | - | 在庫品 |
| NDXNE12AW-SUS | NDXNE12AW-SUS | P | 3,000 | - | 在庫品 |
| NDXNE16AW-SUS | NDXNE16AW-SUS | P | 4,500 | - | 在庫品 |
| NDXNE20AW-SUS | NDXNE20AW-SUS | P | 7,200 | - | 在庫品 |
