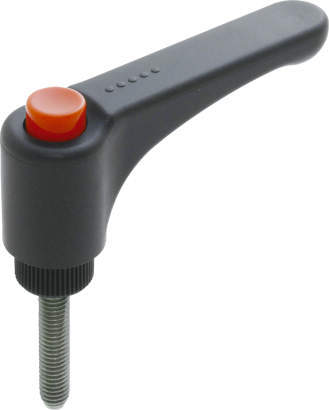

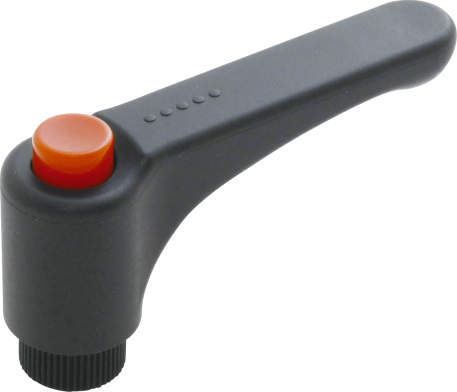

フラットアジャストクランプレバー(オネジ・メネジ) EFAL

オネジ

  • オネジ

  • メネジ

・本体下部にローレットが施してありますので、初期の締付け作業が楽にできます。
・追加工を承ります。(ネジカット、ネジ組付け)

【使用例・使用方法】
・レバーを引き上げると、かみ合っていたレバーとねじ部のセレーションが外れます。
・レバーのみがフリーになりますのでお望みの位置まで回してください。
・手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になります。(歯数18の場合、計算式360°/18=20°20°毎にセレーションがかみ合います)

#クランプレバー
#レバー

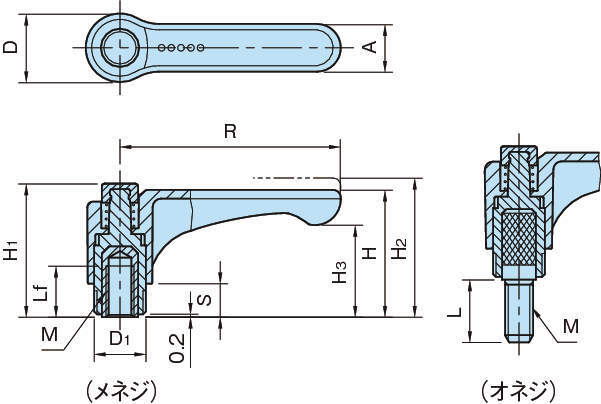

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 87件中 1-10件

  • 表示件数

87件の型式

型式 タイプ 材質 R M H D H1 H2 D1 H3 A S 歯数 Lf L 質量
(g)
EFAL30B メネジ スチール製 30 M4×0.7 27 15.5 29.5 30.5 12 20.5 9 6 18 10 - 9
EFAL30 メネジ スチール製 30 M5×0.8 27 15.5 29.5 30.5 12 20.5 9 6 18 10 - 10
EFAL30A メネジ スチール製 30 M6×1 27 15.5 29.5 30.5 12 20.5 9 6 18 10 - 11
EFAL44 メネジ スチール製 44 M5×0.8 27 15.5 29.5 30.5 12 18.5 11 6 18 10 - 12
EFAL44A メネジ スチール製 44 M6×1 27 15.5 29.5 30.5 12 18.5 11 6 18 10 - 16
EFAL63 メネジ スチール製 63 M6×1 36.5 19 37.5 40 15 26.5 13.5 8 20 16 - 22
EFAL63A メネジ スチール製 63 M8×1.25 36.5 19 37.5 40 15 26.5 13.5 8 20 16 - 31
EFAL78B メネジ スチール製 78 M8×1.25 42 24.5 47 45.5 19 30 16 12 24 20 - 40
EFAL78 メネジ スチール製 78 M10×1.5 42 24.5 47 45.5 19 30 16 12 24 20 - 43
EFAL78A メネジ スチール製 78 M12×1.75 42 24.5 47 45.5 19 30 16 12 24 20 - 46

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
EFAL30B EFAL30B P 500 - 在庫品
EFAL30 EFAL30 P 500 - 在庫品
EFAL30A EFAL30A P 500 - 在庫品
EFAL44 EFAL44 P 530 - 在庫品
EFAL44A EFAL44A P 560 - 在庫品
EFAL63 EFAL63 P 620 - 在庫品
EFAL63A EFAL63A P 620 - 在庫品
EFAL78B EFAL78B P 750 - 在庫品
EFAL78 EFAL78 P 750 - 在庫品
EFAL78A EFAL78A P 810 - 在庫品
