ラック｜丸ラック SRO

このページをプリント
CADをダウンロード
価格・納期を確認

・ラック側を往復運動させるときに便利です。

: #ラック

共通仕様

精度等級	KHK R 001 4級
歯形	並歯
圧力角	20°
材料	S45C
熱処理	-
歯面硬度	(210HB以下)
表面処理	黒染

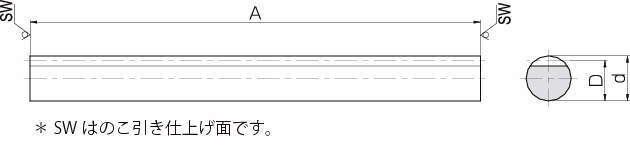

寸法図
カタログ・チラシ
CAD

R2

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

11件中 1-10件
表示件数

仕様
価格・納期

11件の型式

型式	モジュール m	有効歯数	形状	全長 A	外径 d_h9	かみあい高さ D	許容伝達力(N)		許容伝達力(kgf)		質量 (kg)
							曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
							曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
SRO1-500	1	159	R2	505	10	9	800	121	81.6	12.3	0.29
SRO1.5-500	1.5	105	R2	505	15	13.5	1800	288	184	29.3	0.65
SRO2-500	2	79	R2	505	20	18	3200	530	326	54.0	1.16
SRO2-1000	2	159	R2	1010	20	18	3200	530	326	54.0	2.31
SRO2.5-500	2.5	63	R2	505	25	22.5	5000	848	510	86.5	1.81
SRO2.5-1000	2.5	127	R2	1010	25	22.5	5000	848	510	86.5	3.61
SRO3-500	3	52	R2	505	30	27	7200	1240	735	127	2.60
SRO3-1000	3	105	R2	1010	30	27	7200	1240	735	127	5.20
SRO4-500	4	39	R2	505	40	36	12800	2270	1310	232	4.62
SRO4-1000	4	79	R2	1010	40	36	12800	2270	1310	232	9.24

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SRO1-500	SRO1-500	P	6,100	在庫品	在庫品
SRO1.5-500	SRO1.5-500	P	6,300	在庫品	在庫品
SRO2-500	SRO2-500	P	8,300	在庫品	在庫品
SRO2-1000	SRO2-1000	P	14,800	在庫品	在庫品
SRO2.5-500	SRO2.5-500	P	11,000	在庫品	在庫品
SRO2.5-1000	SRO2.5-1000	P	19,300	在庫品	在庫品
SRO3-500	SRO3-500	P	13,600	在庫品	在庫品
SRO3-1000	SRO3-1000	P	25,000	在庫品	在庫品
SRO4-500	SRO4-500	P	17,900	在庫品	在庫品
SRO4-1000	SRO4-1000	P	33,500	在庫品	在庫品
