・ミニチュアリニアガイドウェイ用。
・テーブルの保持・位置ぎめ・びびり防止に。
・常時閉(Normally Closed)タイプです。
空気供給時：クランプを開放します。
排気時：ばねの力でリニアガイドウェイのレールをクランプします。
共通仕様
| 制御方式 | 空気圧・常時閉 |
|---|---|
| 開放圧力 | 0.55MPa |
| 最高使用圧力 | 0.6MPa |
| レスポンスタイム | max.0.06s |
| 使用温度 | 0℃～70℃ |
| 適用レールの呼び | #9～#25 |
鍋屋バイテック会社
リニアガイド用ブレーキ・クランプ機構｜リニアクランパ・ズィー MCPS

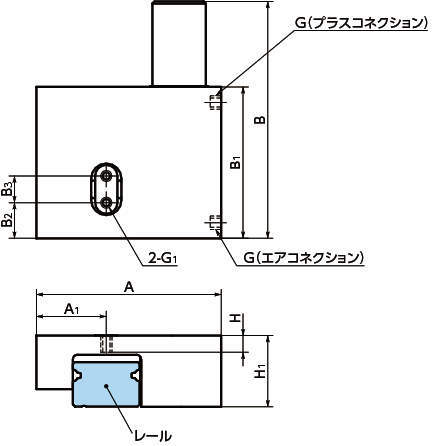

詳細仕様
10件の型式
| 型式 |
保持力 (N) 標準/プラスコネクション |
A | A1 | B | B1 | B2 | B3 | G | G1 | H | H1 |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MCPS-0901-A | 80/200 | 32.5 | 9.7 | 52.5 | 34 | 8.25 | 5.5 | M3 | M2.5 | 3.3 | 15 | 0.08 |
| MCPS-1201-A | 240/380 | 37.5 | 13.2 | 52.5 | 34 | 8.25 | 5.5 | M3 | M2.5 | 3.5 | 16 | 0.098 |
| MCPS-1205-A | 240/380 | 37.5 | 13.2 | 52.5 | 34 | 8.25 | 5.5 | M3 | M2.5 | 3.5 | 16 | 0.098 |
| MCPS-1504-A | 280/360 | 41.5 | 15.7 | 52.5 | 34 | 8 | 6 | M3 | M2.5 | 3.8 | 16 | 0.102 |
| MCPS-1505-A | 280/360 | 41.5 | 15.7 | 52.5 | 34 | 8 | 6 | M3 | M2.5 | 3.8 | 16 | 0.102 |
| MCPS-2001-A | 400/700 | 48.7 | 19.7 | 60 | 41 | 10.5 | 8 | M3 | M4 | 6.2 | 23 | 0.214 |
| MCPS-0901-H | 80/200 | 32.5 | 9.7 | 52.5 | 34 | 8.25 | 5.5 | M3 | M2.5 | 3.3 | 15 | 0.08 |
| MCPS-1501-H | 280/360 | 41.5 | 15.7 | 52.5 | 34 | 8 | 6 | M3 | M2.5 | 3.8 | 16 | 0.102 |
| MCPS-1201-M | 240/370 | 37.5 | 13.2 | 52.5 | 34 | 8.25 | 5.5 | M3 | M2.5 | 3.5 | 16 | 0.098 |
| MCPS-1501-M | 280/360 | 41.5 | 15.7 | 52.5 | 34 | 8 | 6 | M3 | M2.5 | 3.8 | 16 | 0.102 |
・プラスコネクションの保持力は、圧力が0.6MPaのときの値です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MCPS-0901-A | MCPS-0901-A | P | 74,400 | - | 在庫品 |
| MCPS-1201-A | MCPS-1201-A | P | 78,400 | - | 在庫品 |
| MCPS-1205-A | MCPS-1205-A | P | 78,400 | - | - |
| MCPS-1504-A | MCPS-1504-A | P | 80,800 | - | 在庫品 |
| MCPS-1505-A | MCPS-1505-A | P | 80,800 | - | - |
| MCPS-2001-A | MCPS-2001-A | P | 92,300 | - | - |
| MCPS-0901-H | MCPS-0901-H | P | 74,400 | - | - |
| MCPS-1501-H | MCPS-1501-H | P | 80,800 | - | - |
| MCPS-1201-M | MCPS-1201-M | P | 77,700 | - | - |
| MCPS-1501-M | MCPS-1501-M | P | 77,700 | - | - |
