クランプレバー(めねじ) LHF

・フラットレバータイプ。上部スペースに制限がある用途に。
・Ｍ３からＭ１２まで豊富なねじサイズ。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。

#クランプレバー
#レバー

共通仕様

レバー 亜鉛ダイカスト、静電塗装
ねじ・止めねじ SUM22L、四三酸化鉄皮膜（黒）
スプリング SWPB

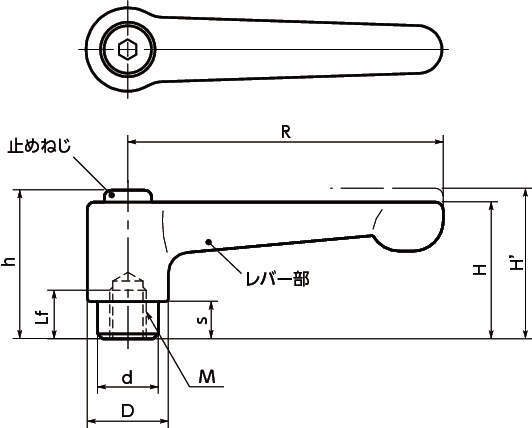

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 32件中 21-30件

  • 表示件数

32件の型式

型式 色 M Lf min. R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)
LHF-8-BK つや消し黒 M8 11 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 72
LHF-8-OR つや消しオレンジ M8 11 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 72
LHF-8-RD つや消しレッド M8 11 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 72
LHF-8-SG つや消しシルバー M8 11 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 72
LHF-8B-BK つや消し黒 M8 14 78 34 38 36 8 21 16 26 140 10 124
LHF-8B-OR つや消しオレンジ M8 14 78 34 38 36 8 21 16 26 140 10 124
LHF-8B-RD つや消しレッド M8 14 78 34 38 36 8 21 16 26 140 10 124
LHF-8B-SG つや消しシルバー M8 14 78 34 38 36 8 21 16 26 140 10 124
LHF-10-BK つや消し黒 M10 14 78 34 38 36 8 21 16 26 290 16 120
LHF-10-OR つや消しオレンジ M10 14 78 34 38 36 8 21 16 26 290 16 120

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LHF-8-BK LHF-8-BK P 940 - 在庫品
LHF-8-OR LHF-8-OR P 940 在庫品 在庫品
LHF-8-RD LHF-8-RD P 940 - 在庫品
LHF-8-SG LHF-8-SG P 940 - 在庫品
LHF-8B-BK LHF-8B-BK P 1,120 - 在庫品
LHF-8B-OR LHF-8B-OR P 1,120 - 在庫品
LHF-8B-RD LHF-8B-RD P 1,120 - 在庫品
LHF-8B-SG LHF-8B-SG P 1,120 - 在庫品
LHF-10-BK LHF-10-BK P 1,120 - 在庫品
LHF-10-OR LHF-10-OR P 1,120 - 在庫品
