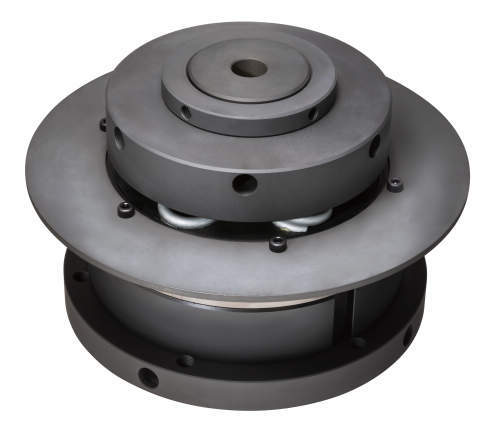

過負荷保護機器（機械式）｜ショックガード TGHシリーズ(ベーシックタイプ)

TGH(ベーシックタイプ)

  • TGH(ベーシックタイプ)

過負荷が発生すると同時に遮断。短時間復旧で、生産性を向上

・最高回転速度3.600min-1という環境下で使用でき、モータ直結用取付に最適です。
・最大設定トルクは5050N・mと、回転速度と高トルクを両立した商品です。

■完全リリース
・過負荷によるトリップ後、駆動側の回転が被動側に伝わらない機能です。自動で復帰しないため、駆動側トリップ後のオーバーランによる再復帰衝突を防げます。

■高精度トリップ
・繰り返し作動トルク精度±5%

■手動復帰
・過負荷の原因を取り除いた後、溝の位置を付属の特殊工具を使用し合わせることで短時間で復帰できます。

■復帰方式
・ワンポジション復帰：1カ所で復帰
・ランダム復帰：複数カ所で復帰


【ベーシックタイプ】
・ドライブメンバや特殊なカップリングと組み合わせて使用します。

#過負荷保護機器

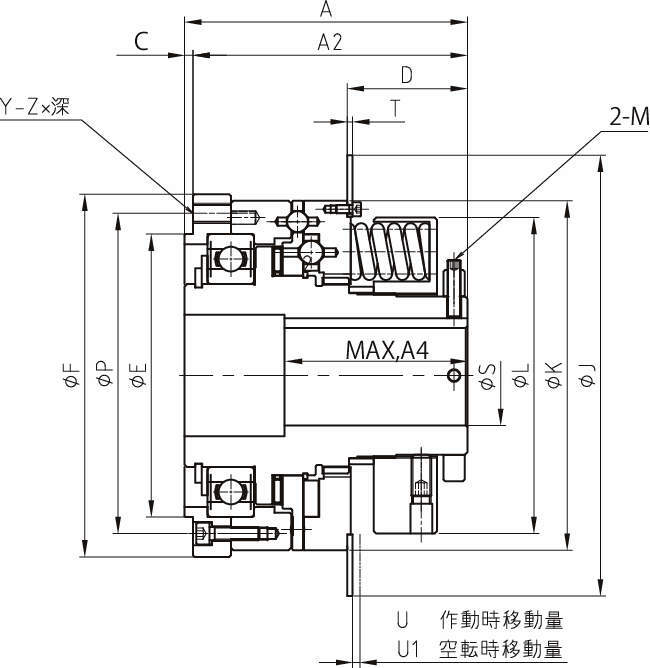

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 40件中 1-10件

  • 表示件数

40件の型式

  • TGH(ベーシックタイプ)

型式 バネ種類 タイプ 復帰方法 トルク
(N・m)		 最高回転速度
(min-1)		 S穴径
(mm)		 A
(mm)		 A2
(mm)		 A4
(mm)		 C
(mm)		 D
(mm)		 E
h7
(mm)		 F
(mm)		 J
(mm)		 K
(mm)		 L
(mm)		 M T
(mm)		 U
(mm)		 U1
(mm)		 P
(mm)		 Y
(mm)		 Z 深
(mm)		 慣性モーメント
(kg・m2)		 質量
(kg)
最小 最大
TGH28-LB 弱バネ ベーシックタイプ ランダム復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-LBS 弱バネ ベーシックタイプ ワンポジション復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-MB 中バネ ベーシックタイプ ランダム復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-MBS 中バネ ベーシックタイプ ワンポジション復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-HB 強バネ ベーシックタイプ ランダム復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-HBS 強バネ ベーシックタイプ ワンポジション復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-UB 超強バネ ベーシックタイプ ランダム復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH28-UBS 超強バネ ベーシックタイプ ワンポジション復帰 32～320 3600 12 28 110 107.5 80 2.5 48.8 95 122 145 111 88 M6 3.2 2.8 2.4 108.5 6 M6 12 0.0100 4.5
TGH40-LB 弱バネ ベーシックタイプ ランダム復帰 60～700 1800 17 40 120 116.5 100 3.5 47.9 130 162 190 140 120 M6 3.2 3.4 2.9 146 6 M8 15 0.0198 8
TGH40-LBS 弱バネ ベーシックタイプ ワンポジション復帰 60～700 1800 17 40 120 116.5 100 3.5 47.9 130 162 190 140 120 M6 3.2 3.4 2.9 146 6 M8 15 0.0198 8

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
TGH28-LB TGH28-LB P 288,900 - -
TGH28-LBS TGH28-LBS P 288,900 - -
TGH28-MB TGH28-MB P 288,900 - -
TGH28-MBS TGH28-MBS P 288,900 - -
TGH28-HB TGH28-HB P 288,900 - -
TGH28-HBS TGH28-HBS P 288,900 - -
TGH28-UB TGH28-UB P 288,900 - -
TGH28-UBS TGH28-UBS P 288,900 - -
TGH40-LB TGH40-LB P 353,300 - -
TGH40-LBS TGH40-LBS P 353,300 - -
