・スガツネオリジナルのダンパー機構「ラプコン」の名にふさわしい、扉の優雅な動きを実現します。
・国内初の5段階調節で、吊り込み後に最適な速度を選べます。
・20万回の社内開閉テストをクリア。
・ダンパー機能付はスピードを5段階で調節できます。
・オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。
・扉の三次元調整機能（前後＋1.5mm、-2.5mm、上下±2.5mm、かぶせ［左右］＋0mm、-4mm）
※写真はスライドヒンジ本体（ダンパー内蔵）と別売のマウンティングプレートの組み合わせです。
4件の型式

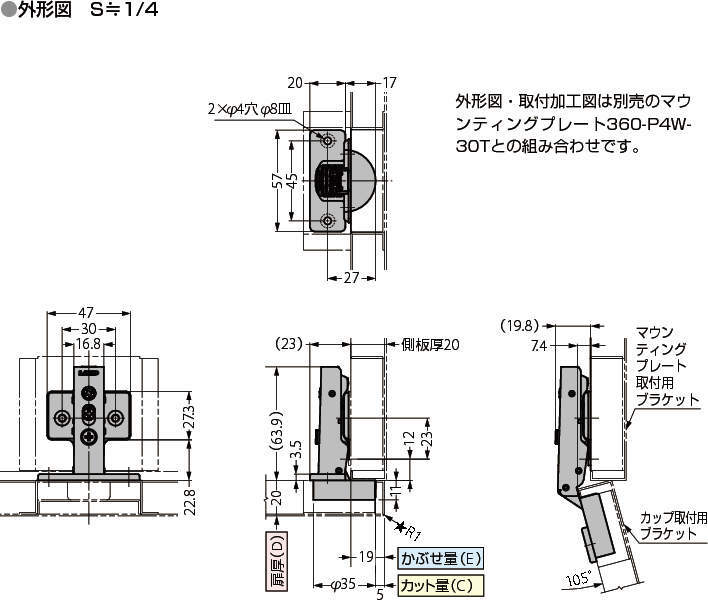

外形図

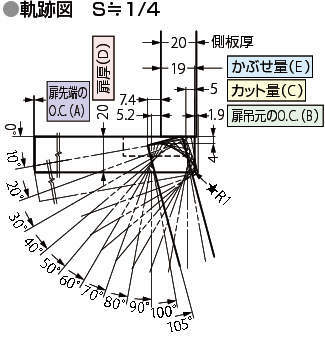

軌跡図

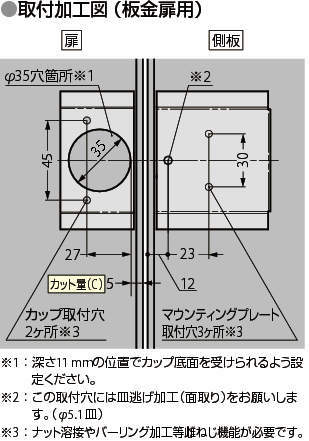

取付加工図(板金扉用)
| メーカー型式 | 仕様 | 材料 | 仕上 |
質量 (g) |
|---|---|---|---|---|
| 360-D26-19T | ダンパー内蔵(5段階) | 鋼 | ニッケルめっき | 73 |
| 360-26-19T | キャッチなし | 鋼 | ニッケルめっき | 65 |
| 360-C26-19T | キャッチ付 | 鋼 | ニッケルめっき | 68 |
| 360-U26-19T | オープンタイプ | 鋼 | ニッケルめっき | 68 |
取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 360-D26-19T | 360-D26-19T | P | 1,150 | - | 4日間 |
| 360-26-19T | 360-26-19T | P | 370 | - | 4日間 |
| 360-C26-19T | 360-C26-19T | P | 370 | - | 4日間 |
| 360-U26-19T | 360-U26-19T | P | 455 | - | 4日間 |
