■省エネ管理にデジタルフロースイッチ！
・各アプリケーションにおける空気の流量管理は省エネを推進するために必要不可欠です。
・省エネ活動は各種装置およびラインの消費流量を数値管理し、改善目標、効果を明確にするところからはじめます。
■IO-Linkに対応
・プロセスデータにより、計測値・機器状態を容易に把握
・サイクリック（周期）データのプロセスデータ内の診断ビットにより、機器の異常状態の把握が容易です。
・サイクリック（周期）データで機器状態の異常をリアルタイムに把握し、非サイクリック（非周期）データで詳細な異常内容を監視することが可能です
■適用流体 空気、N2
■レンジアビリティ 100：1
・1台で幅広い流量の計測が可能
■モジュラタイプ
・エアコンビネーションに接続可能。
・配管を取外すことなくフロースイッチの脱着が可能。点検・清浄・交換等のメンテナンス時間の短縮。
■3色表示2画面対応
・2画面：上、下段2段表示。
■操作性・視認性向上
・設置条件に応じて表示部を90°回転できます。
・表示を反転させることが可能です。
■設定最小単位2Ｌ/min
■機能一覧
・出力動作について
・簡易設定モード
・表示色
・表示単位基準の選択
・応答時間（デジタルフィルタ）
・FUNC出力切換機能（アナログ出力⇔外部入力）
・アナログ電圧出力切換機能
・外部入力機能
・強制出力機能
・積算値保持機能
・ピーク値／ボトム値 表示機能
・表示OFFモード
・暗証番号の入力の設定
・キーロック機能
・出荷状態への復帰
・表示反転機能
・ゼロカット機能
・ディレー時間設定
・サブ画面の表示内容選択
・アナログ出力フリーレンジ機能
・エラー表示機能
・ゼロクリア機能
・表示微調整機能
・計測表示設定
SMC

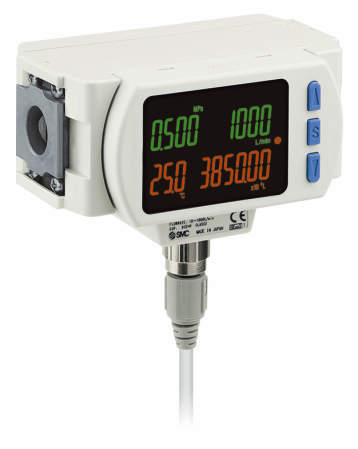

フロースイッチ（一体型）｜4画面・圧力／温度センサ付デジタルフロースイッチ（モジュラタイプ・Io-Link対応） PF3A8□□H-L
詳細仕様
38件の型式
| 型式 | タイプ | 検出方式 |
接続可能 エアコンビ ネーション |
定格 流量範囲 (L/min) |
設定流量範囲 | 設定最小単位 |
積算パルス の換算値 (L/pulse) |
積算保持機能 | 出力仕様 | 電源電圧 |
定格 圧力範囲 |
設定圧力 | 耐圧力 |
定格 温度範囲 |
設定温度 | 精度 |
繰返し精度 流量／圧力 |
温度特性 流量／圧力 |
圧力特性 流量 |
デジタルフィルタ | 表示方式 | 表示 | 単位仕様 | 保護構造 |
オプション リード線 |
校正証明書 | 流れ方向 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 瞬時流量(L/min) | 積算流量(L) | 瞬時流量(L/min) | 積算流量(L) | OUT1 | OUT2 | 範囲 | 最小単位 | 範囲 | 最小単位 | 流量 | 圧力 | 温度 | 流量 | 圧力 | 温度 | 画面数 | 色 | 桁数 | ||||||||||||||||||||
| PF3A801H-L2-M | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | SI単位固定 | IP65 | M12コネクタ付リード線付 3m(標準) | なし | 左→右 |
| PF3A801H-L2-M-R | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | SI単位固定 | IP65 | M12コネクタ付リード線付 3m(標準) | なし | 右→左 |
| PF3A801H-L2-MA | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | SI単位固定 | IP65 | M12コネクタ付リード線付 3m(標準) | あり（流量/圧力センサのみ) | 左→右 |
| PF3A801H-L2-MA-R | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | SI単位固定 | IP65 | M12コネクタ付リード線付 3m(標準) | あり（流量/圧力センサのみ) | 右→左 |
| PF3A801H-L2 | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | 単位切換機能付 | IP65 | M12コネクタ付リード線付 3m(標準) | なし | 左→右 |
| PF3A801H-L2-R | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | 単位切換機能付 | IP65 | M12コネクタ付リード線付 3m(標準) | なし | 右→左 |
| PF3A801H-L2-A | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | 単位切換機能付 | IP65 | M12コネクタ付リード線付 3m(標準) | あり（流量/圧力センサのみ) | 左→右 |
| PF3A801H-L2-A-R | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | 単位切換機能付 | IP65 | M12コネクタ付リード線付 3m(標準) | あり（流量/圧力センサのみ) | 右→左 |
| PF3A801H-L2N-M | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | SI単位固定 | IP65 | なし | なし | 左→右 |
| PF3A801H-L2N-MA | PF3A801H | 熱式（分流式） | AC30-D | 10～1000 | 10～1050 | 0～999,999,999,990 | 1 | 10 | 10、100より選択 | 2分間隔、5分間隔より選択 | IO-Link [オープンコレクタ出力（NPN/PNP切換式） 切換可能] | オープンコレクタ出力（NPN/PNP切換式） | DC21.6～30V | 0.000～1.000MPa | -0.050～1.050MPa | 0.001MPa | 1.5MPa | 0.0～50.0℃ | -10.0～60.0℃ | 0.1℃ | ±3.0％F.S. | ±3.0％F.S. | ±2.5℃ | ±1.0％F.S. | ±5.0％F.S.（周囲温度0～50℃、25℃基準） | ±5.0％F.S.（0～1.0MPa 0.5MPa基準） | 1s（2s、5sを選択可能） | 0.1s（0～30s/0.01sステップで可変） | 1s | LCD | 4 | 上段：赤色/緑色、下段：橙色 | 上段/下段：10桁 | SI単位固定 | IP65 | なし | あり（流量/圧力センサのみ) | 左→右 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PF3A801H-L2-M | PF3A801H-L2-M | P | 108,500 | - | - |
| PF3A801H-L2-M-R | PF3A801H-L2-M-R | P | 108,500 | - | - |
| PF3A801H-L2-MA | PF3A801H-L2-MA | P | 115,925 | - | - |
| PF3A801H-L2-MA-R | PF3A801H-L2-MA-R | P | 115,925 | - | - |
| PF3A801H-L2 | PF3A801H-L2 | P | 108,500 | - | - |
| PF3A801H-L2-R | PF3A801H-L2-R | P | 108,500 | - | - |
| PF3A801H-L2-A | PF3A801H-L2-A | P | 115,925 | - | - |
| PF3A801H-L2-A-R | PF3A801H-L2-A-R | P | 115,925 | - | - |
| PF3A801H-L2N-M | PF3A801H-L2N-M | P | 105,350 | - | - |
| PF3A801H-L2N-MA | PF3A801H-L2N-MA | P | 112,775 | - | - |
