ワンタッチ管継手 New KQ2シリーズ｜デルタユニオン（シール剤） KQ2D-A/N/G

KQ2D-A （R／ミリ）

  • KQ2D-A （R／ミリ）

  • KQ2D-G （R／ミリ）

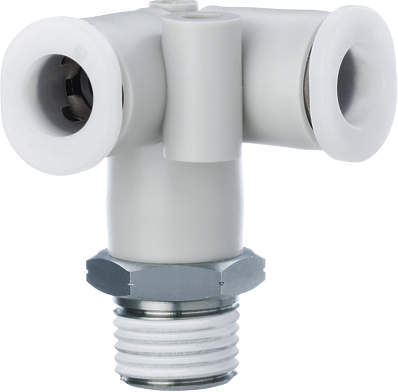

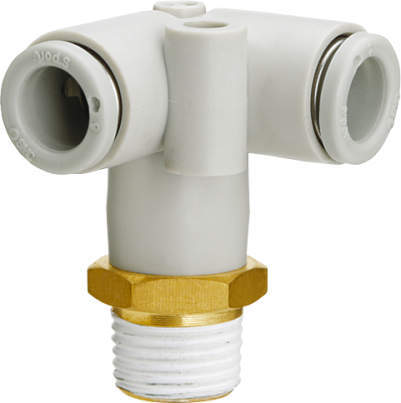

■デルタユニオン
・めねじ部からの直角2方向の分岐配管に使用。

■シール方式：シール剤（シール剤なし）

■再配管が可能
・繰り返し使用するとシール剤が剥離するため、シールテープが必要です。

■選べるリリースブッシュ形状
・長円形・真円形。


【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。

■長円形リリースブッシュ追加！

■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保

■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合

■バリエーション充実

#チューブ継手
#ワンタッチ管継手
#KQ2
#デルタユニオン

共通仕様

使用流体 空気、水
使用圧力範囲 -100KPa～1MPa
保証圧力 3MPa（23℃時）
周囲温度および使用流体温度 空気：-5～60℃
水：0～40℃(凍結なきこと)
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 160件中 141-150件

  • 表示件数

160件の型式

  • KQ2D

  • リリースブッシュ

型式 機種 タイプ 適用チューブ リリース
ブッシュ
形状		 管接続部 ねじ部材質 六角対辺
H
(mm)		 φD
(mm)		 L1
(mm)		 L2
(mm)		 A
(mm)		 M
(mm)		 Q
(mm)		 取付穴(mm) リリースブッシュ寸法(mm) 有効断面積(mm2) 最小
穴径
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 シール方式 ねじタイプ 管接続口径 O N 深さ X Y ナイロン ウレタン
10-KQ2D04-02NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ4mm 真円形 シール剤付 R R1/4 黄銅＋無電解ニッケルめっき 14 8.2 15.8 27.7 27.1 13.3 5.7 6 3.2 8.2 - - 6 6 3.6 19 クリーンシリーズ
10-KQ2D06-01NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ6mm 真円形 シール剤付 R R1/8 黄銅＋無電解ニッケルめっき 12 10.4 16.8 24.3 26.4 13.3 6.7 6 3.2 10.4 - - 13.9 11 5.4 10.2 クリーンシリーズ
10-KQ2D06-01NS1 デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ6mm 長円形 シール剤付 R R1/8 黄銅＋無電解ニッケルめっき 12 10.4 16.8 24.3 26.4 13.3 6.7 6 3.2 10.4 9.7 12 13.9 11 5.4 10.2 クリーンシリーズ
10-KQ2D06-02NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ6mm 真円形 シール剤付 R R1/4 黄銅＋無電解ニッケルめっき 14 10.4 16.8 28.7 29.2 13.3 6.7 6 3.2 10.4 - - 13.9 11 5.4 19.1 クリーンシリーズ
10-KQ2D06-02NS1 デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ6mm 長円形 シール剤付 R R1/4 黄銅＋無電解ニッケルめっき 14 10.4 16.8 28.7 29.2 13.3 6.7 6 3.2 10.4 9.7 12 13.9 11 5.4 19.1 クリーンシリーズ
10-KQ2D06-03NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ6mm 真円形 シール剤付 R R3/8 黄銅＋無電解ニッケルめっき 17 10.4 16.8 30.1 30.2 13.3 6.7 6 3.2 10.4 - - 13.9 11 5.4 31 クリーンシリーズ
10-KQ2D08-01NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ8mm 真円形 シール剤付 R R1/8 黄銅＋無電解ニッケルめっき 14 13.2 18.8 26.3 29.8 14.2 8.4 8 4.2 13.2 - - 26.3 18.2 6 15.3 クリーンシリーズ
10-KQ2D08-02NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ8mm 真円形 シール剤付 R R1/4 黄銅＋無電解ニッケルめっき 14 13.2 18.8 30.7 32.6 14.2 8.4 8 4.2 13.2 - - 26.3 18.2 7.3 20.4 クリーンシリーズ
10-KQ2D08-03NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ8mm 真円形 シール剤付 R R3/8 黄銅＋無電解ニッケルめっき 17 13.2 18.8 32.1 33.6 14.2 8.4 8 4.2 13.2 - - 26.3 18.2 7.3 32.1 クリーンシリーズ
10-KQ2D10-02NS デルタユニオン（シール剤付） 10-KQ2D-N（クリーン） ミリ φ10mm 真円形 シール剤付 R R1/4 黄銅＋無電解ニッケルめっき 17 15.9 21.2 33.1 36.3 15.6 9.6 8 4.2 15.9 - - 40.8 29 9 24.9 クリーンシリーズ

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
10-KQ2D04-02NS 10-KQ2D04-02NS P 925 - -
10-KQ2D06-01NS 10-KQ2D06-01NS P 1,000 - -
10-KQ2D06-01NS1 10-KQ2D06-01NS1 P 1,000 - -
10-KQ2D06-02NS 10-KQ2D06-02NS P 1,025 - -
10-KQ2D06-02NS1 10-KQ2D06-02NS1 P 1,025 - -
10-KQ2D06-03NS 10-KQ2D06-03NS P 1,125 - -
10-KQ2D08-01NS 10-KQ2D08-01NS P 1,075 - -
10-KQ2D08-02NS 10-KQ2D08-02NS P 1,100 - -
10-KQ2D08-03NS 10-KQ2D08-03NS P 1,150 - -
10-KQ2D10-02NS 10-KQ2D10-02NS P 1,375 - -
