KQ2H-A （ミリ）
-
![]()
KQ2H-A （ミリ）
-
![]()
KQ2H-A （インチ）

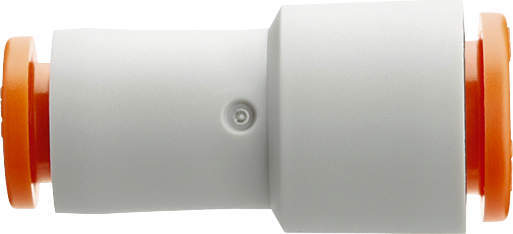

■異径ストレート
・サイズ違いのチューブ同士の接続に使用。
【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。
■長円形リリースブッシュ追加！
■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保
■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合
■バリエーション充実
共通仕様
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa（23℃時） |
| 周囲温度および使用流体温度 | 空気：-5～60℃ 水：0～40℃(凍結なきこと) |
