ワンタッチ管継手 New KQ2シリーズ｜ストリートエルボ KQ2L-A

KQ2L-A （ミリ）

  • KQ2L-A （ミリ）

  • KQ2L-A （インチ）

■ストリートエルボ
・ワンタッチ管継手からのチューブ取り出し方向の90度変更に使用。

■選べるリリースブッシュ形状
・長円形・真円形。


【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。

■長円形リリースブッシュ追加！

■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保

■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合

■バリエーション充実

#チューブ継手
#ワンタッチ管継手
#KQ2
#ストリートエルボ

共通仕様

使用流体 空気、水
使用圧力範囲 -100KPa～1MPa
保証圧力 3MPa（23℃時）
周囲温度および使用流体温度 空気：-5～60℃
水：0～40℃(凍結なきこと)

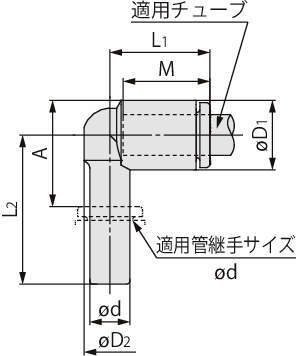

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 75件中 61-70件

  • 表示件数

75件の型式

  • KQ2L

  • リリースブッシュ

型式 機種 タイプ 適用チューブ リリース
ブッシュ
形状		 適用管継手
サイズ
φd		 φD1
(mm)		 φD2
(mm)		 L1
(mm)		 L2
(mm)		 A
(mm)		 M
(mm)		 リリースブッシュ寸法(mm) 有効断面積(mm2) 最小
穴径
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 X Y ナイロン ウレタン
10-KQ2L04-99A ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ4mm 真円形 φ4mm 8.2 7.2 14.5 21.1 11.9 13.3 - - 4.2 4.2 2.5 1.2 クリーンシリーズ
10-KQ2L04-99A1 ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ4mm 長円形 φ4mm 8.2 7.2 14.5 21.1 11.9 13.3 7.7 10 4.2 4.2 2.5 1.2 クリーンシリーズ
10-KQ2L06-99A ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ6mm 真円形 φ6mm 10.4 8 15.3 22.3 14.2 13.3 - - 9 9 4 1.8 クリーンシリーズ
10-KQ2L06-99A1 ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ6mm 長円形 φ6mm 10.4 8 15.3 22.3 14.2 13.3 9.7 12 9 9 4 1.8 クリーンシリーズ
10-KQ2L08-99A ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ8mm 真円形 φ8mm 13.2 10 17.2 26.2 18.6 14.2 - - 21.6 14.9 6 3 クリーンシリーズ
10-KQ2L10-99A ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ10mm 真円形 φ10mm 15.9 12 19.3 28.2 20.5 15.6 - - 35.2 25 7.5 4.7 クリーンシリーズ
10-KQ2L12-99A ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ12mm 真円形 φ12mm 18.5 14 21.5 31 23.2 17 - - 50.2 39.7 9 7 クリーンシリーズ
10-KQ2L16-99A ストリートエルボ 10-KQ2L-A（クリーン） ミリ φ16mm 真円形 φ16mm 23.8 20 27.1 36.8 28.1 20.6 - - 100 58.9 13 13.7 クリーンシリーズ
10-KQ2L01-99A ストリートエルボ 10-KQ2L-A（クリーン） インチ φ1/8" 真円形 φ1/8" 7.1 6.4 14.5 20.9 11.1 13.3 - - 3 2.5 2.2 0.9 クリーンシリーズ
10-KQ2L03-99A ストリートエルボ 10-KQ2L-A（クリーン） インチ φ5/32" 真円形 φ5/32" 8.2 7.2 14.5 21.1 11.9 13.3 - - 4.2 4.2 2.5 1.2 クリーンシリーズ

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
10-KQ2L04-99A 10-KQ2L04-99A P 525 - -
10-KQ2L04-99A1 10-KQ2L04-99A1 P 525 - -
10-KQ2L06-99A 10-KQ2L06-99A P 525 - -
10-KQ2L06-99A1 10-KQ2L06-99A1 P 525 - -
10-KQ2L08-99A 10-KQ2L08-99A P 560 - -
10-KQ2L10-99A 10-KQ2L10-99A P 685 - -
10-KQ2L12-99A 10-KQ2L12-99A P 740 - -
10-KQ2L16-99A 10-KQ2L16-99A P 1,260 - -
10-KQ2L01-99A 10-KQ2L01-99A P 608 - -
10-KQ2L03-99A 10-KQ2L03-99A P 543 - -
