フェライト磁石は、第二酸化鉄による粉末治金法による焼結品で、磁気エネルギーはそう高くありませんが、低コストで耐蝕性に優れています。非常に幅広い用途で使われています。
・異方性と等方性の違い
異方性は、結晶を一定磁場方向に異方化しており、結晶があらゆる方向に向いている等方性より、磁気特性を発揮します。
| 残留磁束密度 Br | 0.38T～0.41T 3.8kG～4.1kG |
|---|---|
| 保磁力 HcB | 224kA/m～272kA/m 28kOe～34kOe |
| 保磁力 HcJ | 224kA/m～288kA/m 28kOe～36kOe |
| 最大エネルギー積 （BH）max | 27.2KJ/m3～32.0KJ/m3 3.4MGOe～4MGOe |
| 温度係数 | 0.18−%/℃ |
| 密度 | 4.8g/cm3 |
| キュリー温度 | 460℃ |
| 使用限界温度 | 150℃ |
20件の型式
| 型式 |

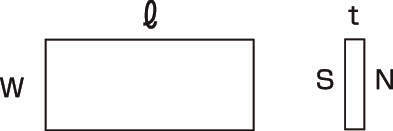

寸法 （mm） L×W×t |
コード |
|---|---|---|
| FK27.5-8.5-4-E | 27.5×8.5×4 側面白ペイント | EFCWM275854 |
| FK30-9-5-E | 30×9×5 | EFC3095 |
| FK30-9-6-E | 30×9×6 | EFC3096 |
| FK30-16-4-E | 30×16×4 | EFC30164 |
| FK31-28-8-E | 31×28×8 | EFC31288 |
| FK40-40-10-E | 40×40×10 | EFP404010 |
| FK48-20.5-10-E | 48×20.5×10 | EFP4820510 |
| FK48.5-14-5-E | 48.5×14×5 | EFC485145 |
| FK100-100-5-E | 100×100×5 | EFC1001005 |
| FK150-100-25.4-E | 150×100×25.4 | EFP150100254 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FK27.5-8.5-4-E | FK27.5-8.5-4-E | P | 100 | - | 在庫品 |
| FK30-9-5-E | FK30-9-5-E | P | 100 | - | 在庫品 |
| FK30-9-6-E | FK30-9-6-E | P | 100 | - | 在庫品 |
| FK30-16-4-E | FK30-16-4-E | P | 160 | - | 在庫品 |
| FK31-28-8-E | FK31-28-8-E | P | 360 | - | 在庫品 |
| FK40-40-10-E | FK40-40-10-E | P | 500 | - | 在庫品 |
| FK48-20.5-10-E | FK48-20.5-10-E | P | 360 | - | 在庫品 |
| FK48.5-14-5-E | FK48.5-14-5-E | P | 300 | - | 在庫品 |
| FK100-100-5-E | FK100-100-5-E | P | 840 | - | 在庫品 |
| FK150-100-25.4-E | FK150-100-25.4-E | P | 5,200 | - | 在庫品 |
