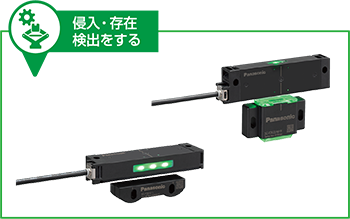

コンパクトタイプ
-
![]()
コンパクトタイプ
-
![]()
ビジブルタイプ
大きく明るい表示灯が、設備全体の扉の開閉状況をお知らせ
・ドアの開閉状態を検知する非接触のセーフティドアスイッチ。ドアの内側につけても、設備の背面に取り付けても、大きく明るい表示灯で扉の状態確認が可能です。
■フラッシング機能
・フラッシング機能により、直列接続したセーフティスイッチのうち、どれか一か所でも非検出状態になると、他のセーフティスイッチの表示灯が緑色点滅してオペレータにお知らせします。
■最大30台の直列接続
・専用のコントローラは不要で、ご使用のセーフティコントローラ/安全回路に直接接続が可能です。
・最大30台接続可能で、設備の省配線に貢献します。
■故意の無効化対策
・SG-Pでは、コード化レベル「Hi(ハイコード)」「Lo(ローコード)」の2種類をラインアップ。
・ハイコードタイプでは、ISO14119コード化レベル(High Level Coded Actuator)に対応し、故意の無効化を防止します。
共通仕様
| 電源電圧 | 24V DC+10/-20％ リップルP-P 10%以下 |
|---|---|
| 消費電流 | SG-P□-M-P：30mA以下 SG-P□-M-N：30mA以下 SG-P□-S：20mA以下 |
| 保護構造 | IP65(IEC) |
| 使用周囲温度 | -10～+55℃(但し、結露および氷結しないこと)、保存時-25～+65℃ |
| 使用周囲湿度 | 30～85％RH、保存時：30～95％RH |
| 耐電圧 | AC1,000V 1分間 充電部一括・ケース間 |
| 絶縁抵抗 | DC500Vメガにて20MΩ以上 充電部一括・ケース間 |
| 耐振動 | 耐久10～55Hz 複振動1mm XYZ各方向2時間 |
| 耐衝撃 | 耐久300m/s2(約30G) XYZ各方向3回 |
