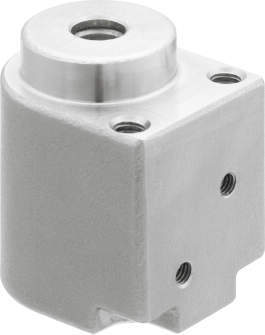

PPHC-D
-
![]()
PPHC-D
-
![]()
エアロック着脱
コンパクトなピンクランプの複動タイプ
・クランプポートへのエア供給によりピストンが動き、ボールが中心方向へ移動してクランプピンをくわえ込み、プレートが引き込まれます。
・クサビにより保持されるため、浮き上がりが最小限に抑えられます。
・内蔵スプリングにより、エアが停止してもクランプが解除されません。
【エアロック着脱】
■エアで簡単締結・段取り改善
・エアロック着脱はエアにより瞬時に固定できるので、複数個所の締結、頻繁に行う治具交換で作業時間を短縮します。
・コンパクトサイズのため、狭い場所や手が届きにくい場所など、取付スペースを選びません。
■エアで瞬間締結
・装置や自動機は発生するユニット、プレート、アタッチメント、治具などの段取り替え。
・多品種少量生産では生産性を向上させるため、ボルトやレバーによる面倒な締結作業が求められます。
・エアロック着脱を使用することで大幅な改善が実現できます。
共通仕様
| 本体 | SCS13(SUS304相当) |
|---|---|
| ピストン | SUS303 |
| クサビ、ボール | SUS440C 焼入焼戻 |
| スプリング | SUS304WPB |
| 止め輪 | SUS304 |
| パッキン | ニトリルゴム(NBR) |
