NQTBS-GL
NQTBS-GL
・クイッククランプファスナ「NQTS-GL」「NQTS-NI-GL」「NQTS-F-GL」「NQTS-F-NI-GL」を取りつけるための専用カムベース。
・クランプ部は、クイッククランプファスナのクランプピンを挿入しやすいテーパ形状です。
・ステンレス製。耐蝕性にすぐれています。
・低発塵グリースを使用。
・取りつけ用の六角穴付きボルトを2本付属しています。
＜使用上の注意＞
・グリースの劣化や減少時には、摺動部にグリース(THK株式会社製AFFグリース)を塗布してください。
| 本体 | SUS630相当 |
|---|---|
| 六角穴付きボルト | ステンレス |
| 耐熱温度 | 100℃ ※グリースの使用上限温度です |
2件の型式

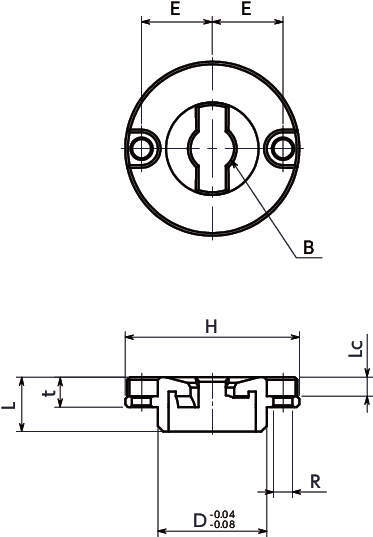

NQTBS-GL
| 型式 |
H (mm) |
L (mm) |
D (mm) |
t (mm) |
B (mm) |
R (mm) |
Lc (mm) |
E (mm) |
適用板厚 |
適用クイック クランプファスナ |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NQTBS-5-GL | 25 | 9 | 14 | 4.5 | 5 | 3 | 3 | 10 | 10～ | NQTS-5-GL、NQTS-5-F-GL、NQTS-5-NI-GL、NQTS-5-F-NI-GL | 18 |
| NQTBS-8-GL | 32 | 10 | 20 | 5.5 | 8 | 3.5 | 3.5 | 13 | 12～ | NQTS-8-GL、NQTS-8-L-GL、NQTS-8-F-GL、NQTS-8-NI-GL、NQTS-8-L-NI-GL、NQTS-8-F-NI-GL | 33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NQTBS-5-GL | NQTBS-5-GL | P | 6,020 | - | - |
| NQTBS-8-GL | NQTBS-8-GL | P | 6,640 | - | - |
