PLV-TZB
PLV-TZB
・レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
・ピンの動作方向はフランジ面に対して垂直です。
・レバーを180°回転させるとピンが本体に収納されます。
・本体に加工されたノッチにより、レバーをロックできます。
・本体は精密鋳鋼製。機械加工を減らすことでコストパフォーマンスを高めています。

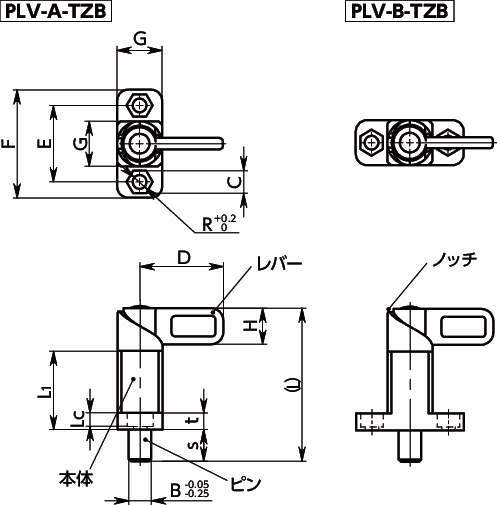

・商品記号により、レバーとフランジ面の位置関係が選択できます。
PLVA-TZB：レバーとフランジ面が垂直
PLV-B-TZB：レバーとフランジ面が平行
| レバー | 精密鋳鋼品 三価クロメート処理 |
|---|---|
| 本体 | 精密鋳鋼品 三価クロメート処理 |
| ピン | スティール 三価クロメート処理 |
| スプリング | SUS316Ti相当 |
12件の型式
PLV-TZB
| 型式 |
B (mm) |
s (mm) (ストローク) |
D (mm) |
L (mm) |
L1 (mm) |
Lc (mm) |
H (mm) |
C (mm) |
R (mm) |
E (mm) |
F (mm) |
G (mm) |
t (mm) |
荷重(N) min./max. |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLV-8-20-A-TZB | 8 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 4500 | 164 |
| PLV-10-20-A-TZB | 10 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 7030 | 167 |
| PLV-12-20-A-TZB | 12 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 10100 | 171 |
| PLV-14-20-A-TZB | 14 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 13700 | 175 |
| PLV-16-30-A-TZB | 16 | 20 | 55 | 103 | 54 | 10 | 25 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 18000 | 622 |
| PLV-20-30-A-TZB | 20 | 20 | 55 | 103 | 54 | 10 | 25 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 28100 | 760 |
| PLV-8-20-B-TZB | 8 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 4500 | 164 |
| PLV-10-20-B-TZB | 10 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 7030 | 167 |
| PLV-12-20-B-TZB | 12 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 10100 | 171 |
| PLV-14-20-B-TZB | 14 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 13700 | 175 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PLV-8-20-A-TZB | PLV-8-20-A-TZB | P | 4,290 | - | 在庫品 |
| PLV-10-20-A-TZB | PLV-10-20-A-TZB | P | 4,260 | - | 在庫品 |
| PLV-12-20-A-TZB | PLV-12-20-A-TZB | P | 4,140 | - | 在庫品 |
| PLV-14-20-A-TZB | PLV-14-20-A-TZB | P | 4,170 | - | 在庫品 |
| PLV-16-30-A-TZB | PLV-16-30-A-TZB | P | 11,400 | - | 在庫品 |
| PLV-20-30-A-TZB | PLV-20-30-A-TZB | P | 11,200 | - | 在庫品 |
| PLV-8-20-B-TZB | PLV-8-20-B-TZB | P | 4,190 | - | 在庫品 |
| PLV-10-20-B-TZB | PLV-10-20-B-TZB | P | 4,180 | - | 在庫品 |
| PLV-12-20-B-TZB | PLV-12-20-B-TZB | P | 4,050 | - | 在庫品 |
| PLV-14-20-B-TZB | PLV-14-20-B-TZB | P | 4,220 | - | 在庫品 |
