SSHL-SD
SSHL-SD
・SUS316製の六角穴付き極低頭小頭ボルトです。
・頭部高さはすべて1.5mm以下。機器・装置の省スペース化や上部スペースが限られた箇所に。
・頭部径が小さいため、通常の極低頭六角穴付きボルトよりザグリ穴径を小さくできます。
・SUS316Lは、SUS304にMoを添加して耐孔食性・耐酸化性を高め、さらに低炭素化による耐粒界腐蝕性も高めたステンレスでＳ。また、化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。
・非磁性。
・「SSHL-SD」は「SSHS-SD」と区別するため、ねじの先端にくぼみ先加工をしています。
＜用途＞
・機器・装置の省スペース化
| 本体 | SUS316L |
|---|---|
| 強度区分 | A4-70 |
9件の型式

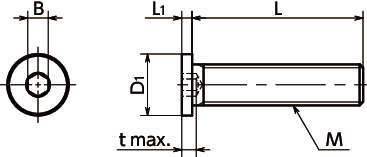

SSHL-SD
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
t (mm) |
最大締めつけトルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||
| SSHL-M3-6-SD | M3 | 0.5 | 6 | 5 | 1.3 | 1.5 | 2 | 1 | 10 | 0.44 |
| SSHL-M3-8-SD | M3 | 0.5 | 8 | 5 | 1.3 | 1.5 | 2 | 1 | 10 | 0.53 |
| SSHL-M3-10-SD | M3 | 0.5 | 10 | 5 | 1.3 | 1.5 | 2 | 1 | 10 | 0.61 |
| SSHL-M4-6-SD | M4 | 0.7 | 6 | 6 | 1.5 | 2 | 2.5 | 2 | 10 | 0.89 |
| SSHL-M4-8-SD | M4 | 0.7 | 8 | 6 | 1.5 | 2 | 2.5 | 2 | 10 | 1 |
| SSHL-M4-10-SD | M4 | 0.7 | 10 | 6 | 1.5 | 2 | 2.5 | 2 | 10 | 1.2 |
| SSHL-M5-8-SD | M5 | 0.8 | 8 | 8 | 1.5 | 3 | 3 | 5 | 10 | 1 |
| SSHL-M5-10-SD | M5 | 0.8 | 10 | 8 | 1.5 | 3 | 3 | 5 | 10 | 1.2 |
| SSHL-M5-12-SD | M5 | 0.8 | 12 | 8 | 1.5 | 3 | 3 | 5 | 10 | 1.5 |
