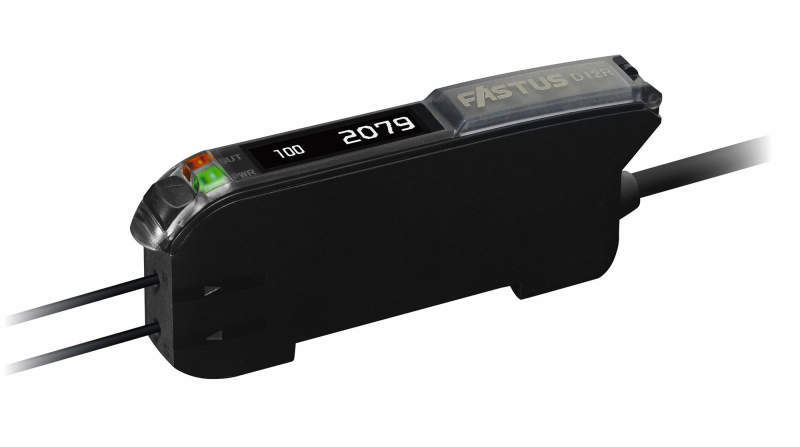

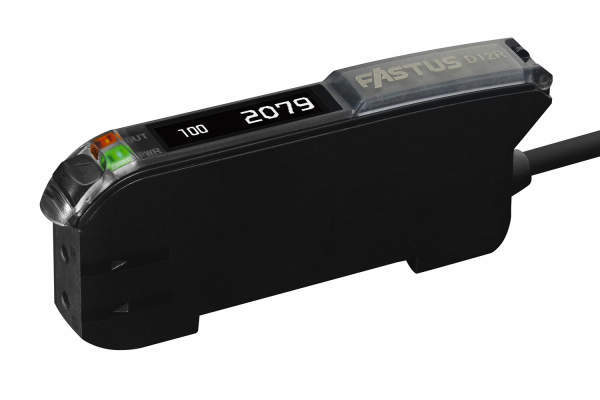

D12Rシリーズ コード式
-
![]()

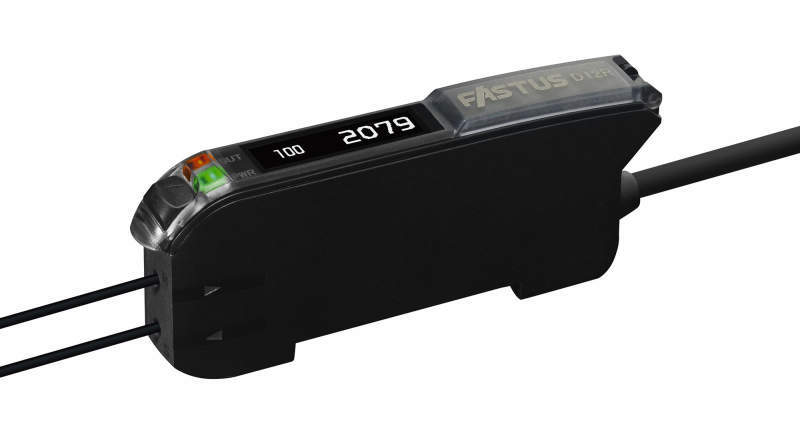

D12Rシリーズ コード式
-
![]()

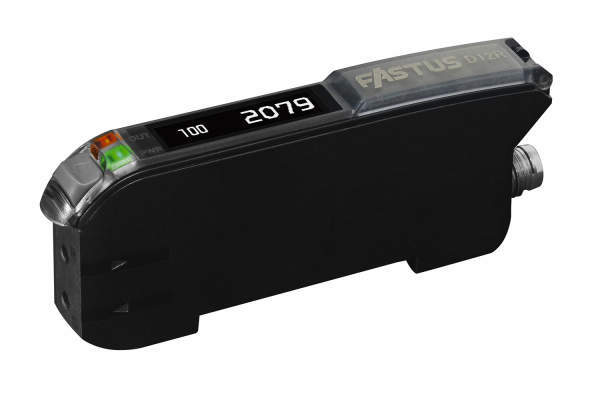

D12Rシリーズ コネクタ式
-
![]()
D12Rシリーズ
-
![]()
D12Rシリーズ
使いやすさと見やすさを両立したD12Rシリーズ
■高精細で見やすい有機ELディスプレイ
・従来の7セグLED表示では再現できなかった漢字、かな表示を実現。
・説明書がなくても設定項目を認識しやすく、設定時間を短縮できます。
■押しやすいボタンデザイン
・ボタンを傾斜させることで、押しやすさを追求したボタンデザインを採用しました。
■D4RFシリーズと同じユーザビリティ
・ボタンレイアウトやメニュー階層、ティーチ方法などの操作において、使いやすさで定評のあるD4RFシリーズと統一を図りました。
■異周波干渉防止機能
・D12Rシリーズを並べて設置する場合、各アンプの投光周波数を互いに異なる値に設定することで相互干渉による誤動作を防止できます。本機能では最大4 台まで使用可能です。
※投光周波数によって応答時間は異なります。
■外部入力機能
・外部入力機能として、ティーチ入力、投光停止、ゼロリセット、トリガー入力を選択できます。
■長距離検出も飛躍的に進化
・ハイパワーLEDと高効率集光レンズ設計により検出距離をアップしました。
・粉塵、汚れの影響を抑え安定した検出が可能です。
共通仕様
| 光源 | 4元素赤色LED(波長660nm) |
|---|---|
| 応答時間 | 50μs/250μs/1ms/4ms |
| 感度調整 | 各種ティーチング (1点ティーチ、2点ティーチ、オートティーチ、透過、ゾーン、ウインドウ) およびマニュアル調整 |
| ディスプレイ | 有機ELパネル 128×22ピクセル 受光量/しきい値/設定値 表示言語：日本語、英語、中国語(簡体) |
| 表示灯 | 出力表示灯：橙色 電源表示灯：緑色 |
| タイマ機能 | オンディレイ、オフディレイ、ワンショット、on/offDディレイ、on/oneshot |
| タイマ時間 | 0.1～30,000msで設定可 |
| 制御出力 | NPN/PNPオープンコレクタ 100mA Max./DC30V、残留電圧1.8V以下 |
| 出力モード | ライトオン、ダークオン(N.O./N.C.) 機能内切替 |
| 外部入力 | 外部ティーチ、投光停止、ゼロリセット、トリガー入力 |
| 保護回路 | 電源逆接続保護、出力過電流保護、出力短絡保護 |
| 干渉防止台数 | 最大4台(異周波選択式) |
| 電源電圧 | DC10～30V±10％ リップル(p-p) 10%含む |
| 消費電流 | DC10V時 42mA、DC30V時 19mA |
| 回路安定時間 | DC10V時 30mA、DC30V時 15mA |
| 適用規格 | EN/IEC 60947-5-2 |
| 使用周囲照度 | 太陽光：67,000lx以下 白熱灯：99,000lx以下 LED照明(直流光)：16,000lx以下 |
| 使用周囲温度/湿度 | -25～+55℃/35～85%RH(氷結・結露なきこと) |
| 保管温度/湿度 | -40～+70℃/35～85%RH(氷結・結露なきこと) |
| 耐振動 | 10～55Hz 複振幅 1.5mm X,Y,Z方向 各2時間 |
| 耐衝撃 | 500m/s2 X,Y,Z各方向 3回 |
| 保護等級 | IP50(IEC60529) |
| 材質 | ケース、カバー：PC |
