・従来のシリンダセンサは、シリンダのピストンに内蔵されたリング状磁石の磁力の大きさのみを検知してON/OFFするため、、5mm以下のストロークが検知できず、安定した動作が難しい理由でした。
・高精度シリンダセンサでは、検出面に垂直な磁力だけを検知の対象にするので、S極とN極の切替点を検知することができ、小さいストロークでも確実に検知し、長期の使用にも安定した動作をいたします。
共通仕様
| 耐電圧 | AC1000V（1分間・充電部一括・ケース間） |
|---|---|
| 絶縁抵抗 | DC250V（メガにて20MΩ以上・対ケース間） |
| 使用周囲温度 | -20℃～+85℃（結露なきこと） |
| 使用周囲湿度 | 20～95％RH |
-
![【高精度シリンダセンサ】取り換えるだけで問題が解決するオートスイッチ！]()
こんなお困りごとありませんか？
・周囲温度が高いために精度が出ない ・もっと精密な検知をしたい
・もっと高度に再現したい ・もっと高速で動くアクチュエーターに反応させたい＼有極性のセンサだから動作が違う、精度が違う！／
▼ 動作の違い ▼
一般的なオートスイッチのON条件は
極性は関係なくどの方向からの磁界も拾い
磁界の外郭でONが始まり、磁界が抜けるまでONが持続します。
取り付けたオートスイッチはシリンダロッドの動きで
シリンダ内部の磁石が発する磁界の外郭を
横方向で捉えてONになることになります。
アサ電子工業の高精度シリンダセンサは有極性のセンサで
S磁界に反応するS極センサとN磁界に反応するN極センサがあります。
ON条件は検知部に当該磁力線が垂直方向に
通過した時から始まり当該磁極が続く間だけON状態が継続します。
N極センサの場合
取り付けた高精度シリンダセンサは当該磁極の
変わり目からその極性が続く間のみON状態が継続します。
磁極の向きが反対の場合
S極センサを取り付けることにより安定精度を十分保つことが可能になります。![]()
高温環境で発生するお悩みも解決！
困っていませんか？
射出成型機の位置検出に使用している既存のセンサが高温に対応しておらず頻繁に故障…。コストがかかって困っている。
▼![]()
＼これで解決！／高精度シリンダセンサなら85度の高温まで安定して使用可能。
さらに特注対応では120度まで対応できるセンサも制作が可能。
頻発していた故障の回数が激減し、無駄なコストと取り変えに
かかっていた手間を同時に削減いたします！![]()
こんなところで採用されています！ …………………………………
取り出しロボット、金型メーカ、樹脂成型メーカ、高温装置設備内 など
![]()
高い再現性でチョコ停も解消！
困っていませんか？
取付けたオートスイッチのON位置がずれることがあり、装置が止まってしまう。そのたび復旧しなければならず生産効率があがらない…
▼![]()
＼これで解決！／高精度シリンダセンサなら再現精度がなんと0.001mm！
チョコ停の発生を大幅に削減し、生産効率も改善します！
精度が必要な電動機器など、
エア機器以外でも幅広く活躍しています！![]()
こんなところで採用されています！ …………………………………
装置メーカー、各種メーカーの検査設備、アクチュエーター など
![]()
もっと高精度に制御したい！に応えます
困っていませんか？
チャックでワークの1ｍｍの差が識別できず、エラー品の混入が頻発してしまいコストがかさんでいる…。
▼![]()
＼これで解決！／一般的なオートスイッチは5ｍｍ以下を検知することができません。しかし、高精度シリンダセンサなら最少0.1ｍｍまで検知が可能なためエラー品の検出も高精度に。
既設の設備からセンサを付けかえるだけなので、画像処理用の
カメラや高価なセンサも必要なく、安価に導入が可能です。![]()
こんなところで採用されています！ …………………………………
ロボットハンドメーカー、シリンダメーカー、 チャックを使用した設備（チャックでワーク微細差を識別）ショートストロークの端検知 など
![]()
高速動作にも確実に追従！
困っていませんか？
チャックの動きが早すぎて、通過を検知できない。
そのため、ワークがうまく掴めずエラーが頻発してしまう…。
▼![]()
＼これで解決！／一般的に応答速度100msecと言われるオートスイッチに対し、
高精度シリンダセンサは5μsecと16μsecの2種類をご用意。
高速で動くチャックやシリンダにも確実に追従、
作業品質が向上します！![]()
こんなところで採用されています！ …………………………………
ロボットハンドメーカー、 チャックを使用した設備（チャックでワーク微細差を識別）通過見逃しが発生するとき など
![]()
＼さらにココがスゴイ！／
▶︎ これだけ高スペックなのに低価格。
標準的なスイッチと変わらない価格設定。定価1900円〜
▶︎ 今お使いのシリンダセンサから置き換え可能。

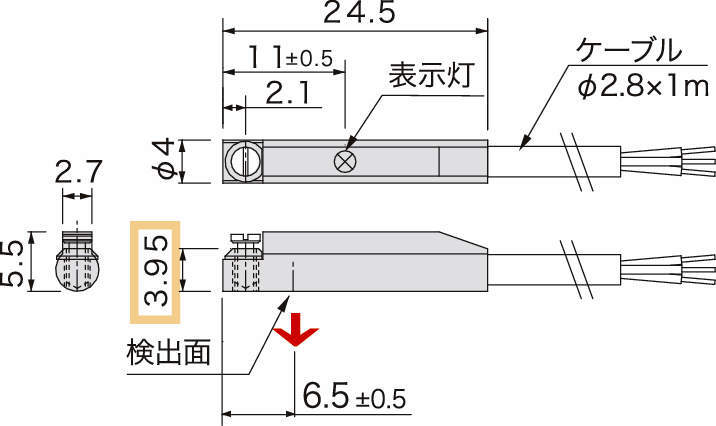

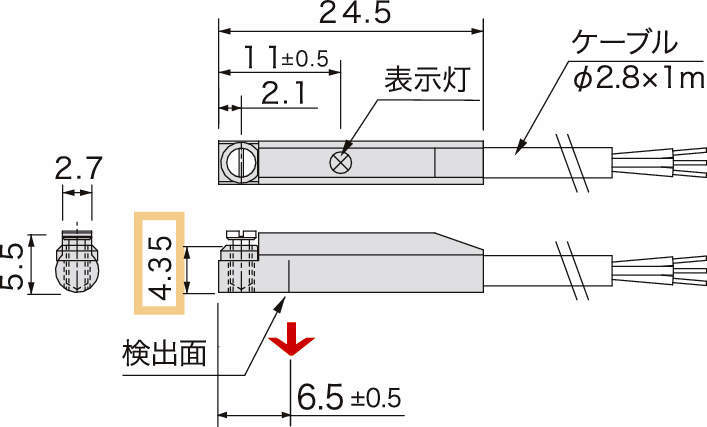

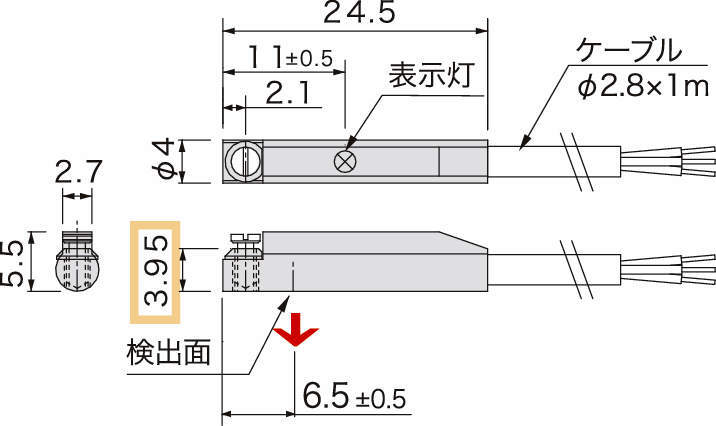

□６×５mm溝と/φ4溝と一般的なシリンダ溝のサイズで取り揃え。
▶︎ 特注対応も可能
ご希望の仕様で特注対応も可能。比較的小ロットからでも柔軟に対応します。
![]()
