・大きな衝撃トルク、振動回転にも破損しない「止まらない」安心のサーボ対応カップリング。
・実在するミスアライメント(偏心、偏角、伸縮)を最小の損失トルクで許容します。
・機械的精度不充分なさーぼ機構でも、快適な動作性能を得ることができます。
・小さくて、大トルク、高剛性で装置の小形化が可能です。
【ボールカップリング】
・ボールカップリングはユニバーサルジョイントとスプラインの機能を併せ持つ回転伝達要素です。
・内ハブ、外ハブ、球の3要素からなるボールカップリングは、その機能構造について特許取得しています。
・大きさの制限がないため、マイクロサイズから大型カップリングまで可能性が広がっています。
・外形の大きさに比べて伝達とくる、特に破損トルクが大きいので装置の小型化が可能。
・ハブ・球の材質は基本的な制限がないため、水中・油中・高温・低温真空中に対応することができます。
・実仕使用で必要な使用に合う偏角・偏心(スプライン)量のカップリングを設計することができます。
・マイクロロボットから自動機、包装機、産業用大型機械などこれからの展開が期待できます。
・高速・高剛性サーボ対応も検討可能です。
アサ電子工業
ボールカップリング|ボールカップリング(セットスクリュータイプ) MBDS

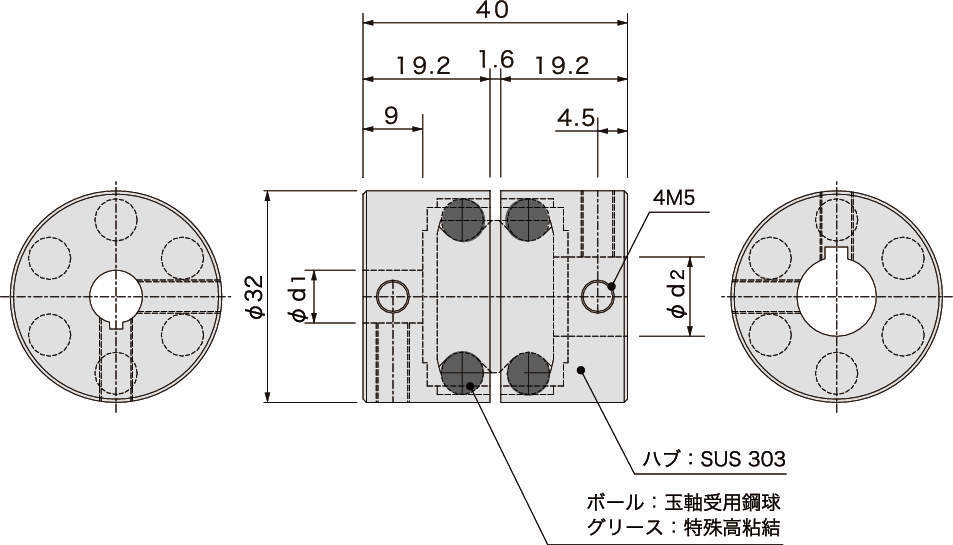

詳細仕様
10件の型式
型式 | シリーズ | 標準穴径(mm) |
常用 トルク (N・m) |
最高 回転数 (rpm) |
ねじり ばね定数 (N・m/rad) |
バックラッシュ (°) |
許容 |
慣性 モーメント (kg・m2) |
質量 (g) |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|
φd1(H8) | φd2(H8) | 偏角 (°) | 偏心 (mm) | 伸縮 (mm) | ||||||||
MBDS32-8-8 | MBDS | 8 | 8 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-8-10 | MBDS | 8 | 10 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-8-12 | MBDS | 8 | 12 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-8-15 | MBDS | 8 | 15 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-10-10 | MBDS | 10 | 10 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-10-12 | MBDS | 10 | 12 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-10-15 | MBDS | 10 | 15 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-12-12 | MBDS | 12 | 12 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-12-15 | MBDS | 12 | 15 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
MBDS32-15-15 | MBDS | 12 | 15 | 50 | 3000 | 8000 | 0.1 | 3 | 0.2 | ±0.4 | 3.5×10^-5 | 190 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
MBDS32-8-8 | MBDS32-8-8 | P | 4,300 | - | 4日間 |
MBDS32-8-10 | MBDS32-8-10 | P | 4,300 | - | 4日間 |
MBDS32-8-12 | MBDS32-8-12 | P | 4,300 | - | 4日間 |
MBDS32-8-15 | MBDS32-8-15 | P | 4,300 | - | 4日間 |
MBDS32-10-10 | MBDS32-10-10 | P | 4,300 | - | 4日間 |
MBDS32-10-12 | MBDS32-10-12 | P | 4,300 | - | 4日間 |
MBDS32-10-15 | MBDS32-10-15 | P | 4,300 | - | 4日間 |
MBDS32-12-12 | MBDS32-12-12 | P | 4,300 | - | 4日間 |
MBDS32-12-15 | MBDS32-12-15 | P | 4,300 | - | 4日間 |
MBDS32-15-15 | MBDS32-15-15 | P | 4,300 | - | 4日間 |
