・大きな衝撃トルク、振動回転にも破損しない「止まらない」安心のサーボ対応カップリング。
・実在するミスアライメント(偏心、偏角、伸縮)の最小の損失トルクで許容します。
・機械的精度不充分なサーボ機構でも、快適な動作性能を得ることができます。
・小さくて、大トルク、高剛性で装置の小形化が可能です。
アサ電子工業
ボールカップリング|ボールカップリング(クランプタイプ ) MBDC・NBDC
詳細仕様
30件の型式

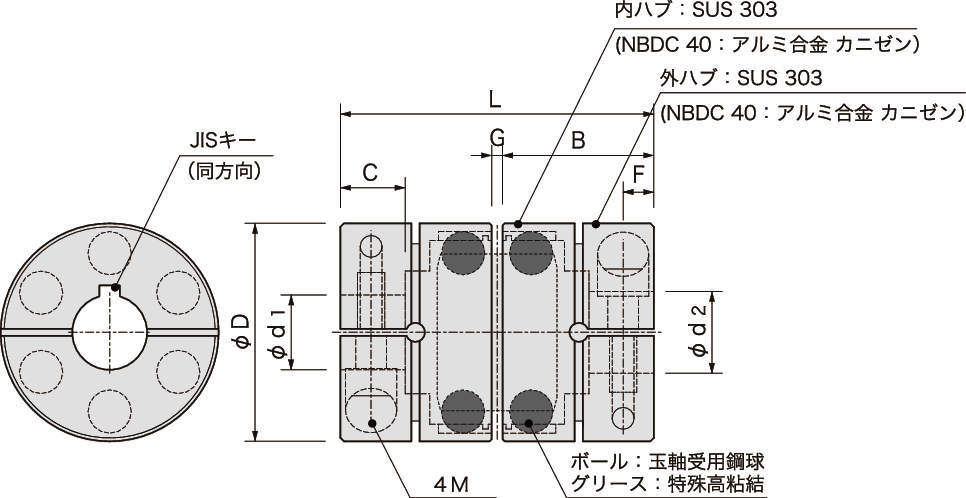

型式 | シリーズ |
φD (mm) |
標準穴径(mm) |
L (mm) |
B (mm) |
C (mm) |
F (mm) |
G (mm) |
4-M |
締付 トルク (N・m) |
常用 トルク (N・m) |
最高 回転数 (rpm) |
ねじり ばね定数 (N・m/rad) |
バックラッシュ (°) |
許容 |
慣性 モーメント (kg・m2) |
質量 (g) |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
φd1(H8) | φd2(H8) | 偏角 (°) | 偏心 (mm) | 伸縮 (mm) | ||||||||||||||||
MBDC28-6-6 | MBDC | 28 | 6 | 6 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-6-8 | MBDC | 28 | 6 | 8 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-6-10 | MBDC | 28 | 6 | 10 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-6-12 | MBDC | 28 | 6 | 12 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-8-8 | MBDC | 28 | 8 | 8 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-8-10 | MBDC | 28 | 8 | 10 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-8-12 | MBDC | 28 | 8 | 12 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-10-10 | MBDC | 28 | 10 | 10 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-10-12 | MBDC | 28 | 10 | 12 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
MBDC28-12-12 | MBDC | 28 | 12 | 12 | 39.6 | 19.2 | 7.8 | 4 | 1.2 | #6-32 | 3 | 30 | 3000 | 6000 | 0.1 | 3 | 0.2 | ±0.5 | 2×10^-5 | 160 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
MBDC28-6-6 | MBDC28-6-6 | P | 5,200 | - | 4日間 |
MBDC28-6-8 | MBDC28-6-8 | P | 5,200 | - | 4日間 |
MBDC28-6-10 | MBDC28-6-10 | P | 5,200 | - | 4日間 |
MBDC28-6-12 | MBDC28-6-12 | P | 5,200 | - | 4日間 |
MBDC28-8-8 | MBDC28-8-8 | P | 5,200 | - | 4日間 |
MBDC28-8-10 | MBDC28-8-10 | P | 5,200 | - | 4日間 |
MBDC28-8-12 | MBDC28-8-12 | P | 5,200 | - | 4日間 |
MBDC28-10-10 | MBDC28-10-10 | P | 5,200 | - | 4日間 |
MBDC28-10-12 | MBDC28-10-12 | P | 5,200 | - | 4日間 |
MBDC28-12-12 | MBDC28-12-12 | P | 5,200 | - | 4日間 |
