・ユニバーサルジョイントに許容エンドプレイ機能がプラス。
・外ハブ、内ハブ(アルミ)、球の三要素の簡単な構造。
・強粘特殊グリースを使用。
・小型で強力、メカニズムの小型化に最適。
・オプションでNBS50以上にはジャバラが取付可能です。
【ボールカップリング】
・ボールカップリングはユニバーサルジョイントとスプラインの機能を併せ持つ回転伝達要素です。
・内ハブ、外ハブ、球の3要素からなるボールカップリングは、その機能構造について特許取得しています。
・大きさの制限がないため、マイクロサイズから大型カップリングまで可能性が広がっています。
・外形の大きさに比べて伝達とくる、特に破損トルクが大きいので装置の小型化が可能。
・ハブ・球の材質は基本的な制限がないため、水中・油中・高温・低温真空中に対応することができます。
・実仕使用で必要な使用に合う偏角・偏心（スプライン）量のカップリングを設計することができます。
・マイクロロボットから自動機、包装機、産業用大型機械などこれからの展開が期待できます。
・高速・高剛性サーボ対応も検討可能です。
アサ電子工業
ボールカップリング｜ボールカップリング NBS
詳細仕様
90件の型式

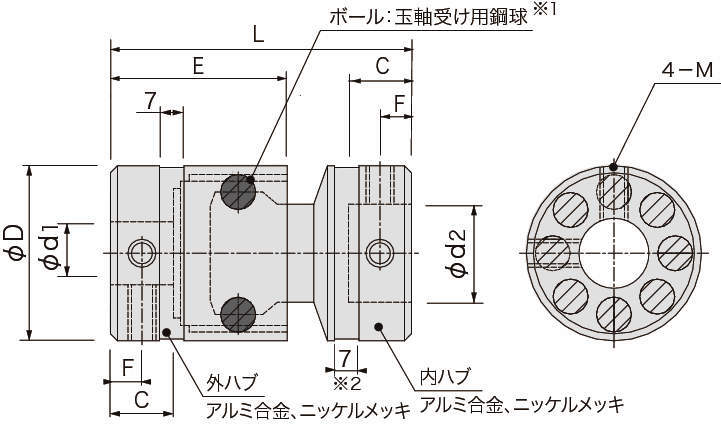

| 型式 | シリーズ |
φD (mm) |
標準穴径(mm) |
L (mm) |
C (mm) |
E (mm) |
F (mm) |
M |
締付 トルク (N・m) |
常用 トルク (N・m) |
最高 回転数 (rpm) |
ねじり ばね定数 (N・m/rad) |
バックラッシュ (°) |
許容 |
慣性 モーメント (kg・m2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd1(H8) | φd2(H8) | 偏角 (°) | 伸縮 (mm) | |||||||||||||||
| NBS30-10-10 | NBS | 30 | 10 | 10 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-10-12 | NBS | 30 | 10 | 12 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-10-15 | NBS | 30 | 10 | 15 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-12-10 | NBS | 30 | 12 | 10 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-12-12 | NBS | 30 | 12 | 12 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-12-15 | NBS | 30 | 12 | 15 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-15-10 | NBS | 30 | 15 | 10 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-15-12 | NBS | 30 | 15 | 12 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS30-15-15 | NBS | 30 | 15 | 15 | 39 | 10 | 25 | 4.5 | M5 | 4 | 20 | 3000 | 6000 | 0.3 | 10 | ±3.5 | 6.8×10^-6 | 60 |
| NBS35-12-12 | NBS | 35 | 12 | 12 | 47 | 10 | 29.5 | 5 | M5 | 4 | 30 | 3000 | 8000 | 0.3 | 10 | ±5.0 | 1.3×10^-5 | 85 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NBS30-10-10 | NBS30-10-10 | P | 4,300 | - | 4日間 |
| NBS30-10-12 | NBS30-10-12 | P | 4,300 | - | 4日間 |
| NBS30-10-15 | NBS30-10-15 | P | 4,300 | - | 4日間 |
| NBS30-12-10 | NBS30-12-10 | P | 4,300 | - | 4日間 |
| NBS30-12-12 | NBS30-12-12 | P | 4,300 | - | 4日間 |
| NBS30-12-15 | NBS30-12-15 | P | 4,300 | - | 4日間 |
| NBS30-15-10 | NBS30-15-10 | P | 4,300 | - | 4日間 |
| NBS30-15-12 | NBS30-15-12 | P | 4,300 | - | 4日間 |
| NBS30-15-15 | NBS30-15-15 | P | 4,300 | - | 4日間 |
| NBS35-12-12 | NBS35-12-12 | P | 5,400 | - | 10日間 |
