MSC
MSC
・小さなミスアライメントに強い万能タイプ
・3種類のディスク材質であらゆる用途に対応
・ポリイミド-抜群のフレキシビリティで心ずれの状態でも反力が小さく、 位相やトルクの変動もない
・カーボンFRP-伝達トルクとねじり剛性が非常に高いレベルでバラン スの良い万能タイプ
・ステンレス板バネ(SUS)-フレキシビリティは劣りますが、伝達トルク、
ねじり剛性が高く応答性の高いサーボ系等に最適
【ディスク型カップリング】
・バックラッシュゼロ
・スムーズな回転伝達
・あらゆる用途にある豊富なバリエーション
・ディスク型カップリングはディスク（プレート）の変形で偏心や偏角を吸収するフレキシブルカップリングの一種です。
| 耐熱性（周囲温度） | ポリイミド、ステンレス：-40℃～200℃ カーボンFRP：-25℃～80℃ |
|---|
291件の型式
MSC

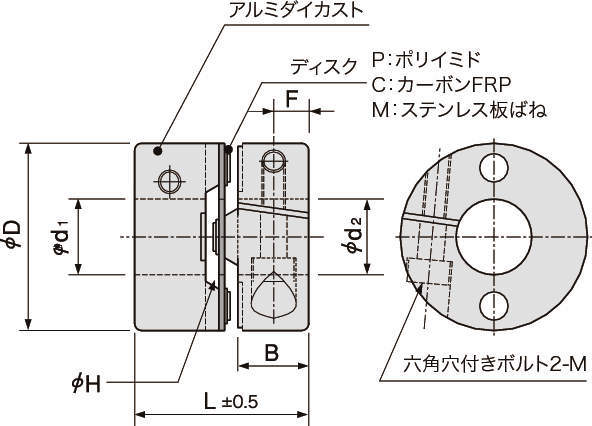

| 型式 | シリーズ | ディスク材質 | D | 標準穴径 | L | B | F |
H ディスク 穴径 |
M |
締付 トルク (N・m) |
常用 トルク (N・m) |
最高 回転数 (rpm) |
ねじり ばね定数 (N・m/rad) |
許容 |
慣性 モーメント (kg・m2) |
質量 (g) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd1(H8) | φd2(H8) | 偏心 (mm) | 偏角 (°) | 伸縮 (mm) | |||||||||||||||
| MSC13P-3-3 | MSC-P | ポリイミド | 13 | 3 | 3 | 13.5 | 5.5 | 2.5 | 6 | M2 | 0.42 | 0.25 | 12000 | 60 | 0.1 | 2.5 | ±0.1 | 7.0×10^-8 | 4 |
| MSC13P-3-4 | MSC-P | ポリイミド | 13 | 3 | 4 | 13.5 | 5.5 | 2.5 | 6 | M2 | 0.42 | 0.25 | 12000 | 60 | 0.1 | 2.5 | ±0.1 | 7.0×10^-8 | 4 |
| MSC13P-3-5 | MSC-P | ポリイミド | 13 | 3 | 5 | 13.5 | 5.5 | 2.5 | 6 | M2 | 0.42 | 0.25 | 12000 | 60 | 0.1 | 2.5 | ±0.1 | 7.0×10^-8 | 4 |
| MSC13P-4-4 | MSC-P | ポリイミド | 13 | 4 | 4 | 13.5 | 5.5 | 2.5 | 6 | M2 | 0.42 | 0.25 | 12000 | 60 | 0.1 | 2.5 | ±0.1 | 7.0×10^-8 | 4 |
| MSC13P-4-5 | MSC-P | ポリイミド | 13 | 4 | 5 | 13.5 | 5.5 | 2.5 | 6 | M2 | 0.42 | 0.25 | 12000 | 60 | 0.1 | 2.5 | ±0.1 | 7.0×10^-8 | 4 |
| MSC13P-5-5 | MSC-P | ポリイミド | 13 | 5 | 5 | 13.5 | 5.5 | 2.5 | 6 | M2 | 0.42 | 0.25 | 12000 | 60 | 0.1 | 2.5 | ±0.1 | 7.0×10^-8 | 4 |
| MSC16P-4-4 | MSC-P | ポリイミド | 16 | 4 | 4 | 16.5 | 7 | 3 | 7.6 | M2.5 | 0.9 | 0.4 | 9000 | 120 | 0.1 | 2.5 | ±0.1 | 2.0×10^-7 | 7 |
| MSC16P-4-5 | MSC-P | ポリイミド | 16 | 4 | 5 | 16.5 | 7 | 3 | 7.6 | M2.5 | 0.9 | 0.4 | 9000 | 120 | 0.1 | 2.5 | ±0.1 | 2.0×10^-7 | 7 |
| MSC16P-4-6 | MSC-P | ポリイミド | 16 | 4 | 6 | 16.5 | 7 | 3 | 7.6 | M2.5 | 0.9 | 0.4 | 9000 | 120 | 0.1 | 2.5 | ±0.1 | 2.0×10^-7 | 7 |
| MSC16P-5-5 | MSC-P | ポリイミド | 16 | 5 | 5 | 16.5 | 7 | 3 | 7.6 | M2.5 | 0.9 | 0.4 | 9000 | 120 | 0.1 | 2.5 | ±0.1 | 2.0×10^-7 | 7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MSC13P-3-3 | MSC13P-3-3 | P | 1,710 | - | 4日間 |
| MSC13P-3-4 | MSC13P-3-4 | P | 1,710 | - | 4日間 |
| MSC13P-3-5 | MSC13P-3-5 | P | 1,710 | - | 4日間 |
| MSC13P-4-4 | MSC13P-4-4 | P | 1,710 | - | 4日間 |
| MSC13P-4-5 | MSC13P-4-5 | P | 1,710 | - | 4日間 |
| MSC13P-5-5 | MSC13P-5-5 | P | 1,710 | - | 4日間 |
| MSC16P-4-4 | MSC16P-4-4 | P | 1,810 | - | 4日間 |
| MSC16P-4-5 | MSC16P-4-5 | P | 1,810 | - | 4日間 |
| MSC16P-4-6 | MSC16P-4-6 | P | 1,810 | - | 4日間 |
| MSC16P-5-5 | MSC16P-5-5 | P | 1,810 | - | 4日間 |
