プラスチックカップリング（シングルディスク相当・セットスクリュータイプ） UJ

UJ

UJ

・エンジニアリングプラスチックの耐疲労性を生かしたミニチュアサイズのカップリング。
・アルミ合金などの金属製よりも耐曲げ疲労性に優れ、軽くスムーズな回転伝達を実現。
・ロータリースイッチやエンコーダ、小型モータなどの軽負荷伝達に。
・電気的絶縁が必要な回転伝達部に。

: #カップリング

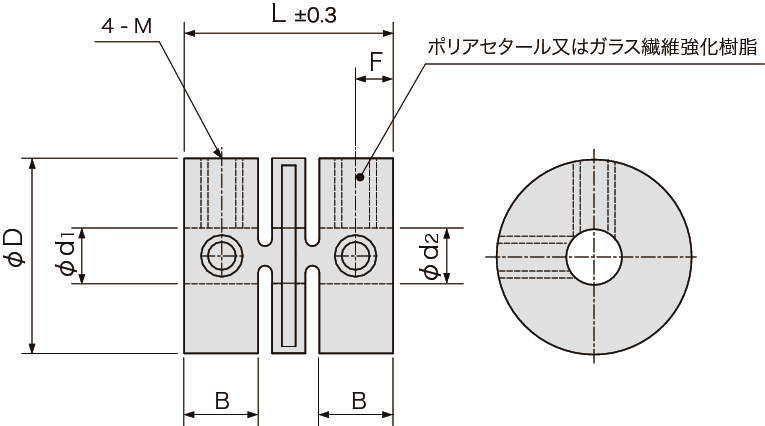

寸法図
カタログ・チラシ

UJ

詳細仕様

前へ

次へ

17件中 1-10件
表示件数

仕様
価格・納期

17件の型式

型式	シリーズ	標準穴径(mm)		D (mm)	L (mm)	F (mm)	B (mm)	M	締付トルク (N・m)	常用トルク (N・m)	最高回転数 (rpm)	ねじりばね定数 (N・m/rad)	許容			慣性モーメント (kg・m²)	質量 (g)
		φd₁	φd₂										偏心 (mm)	偏角 (°)	伸縮 (mm)
		φd₁	φd₂										偏心 (mm)	偏角 (°)	伸縮 (mm)
UJ2-2	UJ	2	2	8	9	1.6	3.2	M2	0.05	0.1	4000	2.5	0.05	3	±0.15	0.5×10^-8	0.7
UJ2.5-3	UJ	2.5	3	12	14.5	2.6	5.3	M3	0.18	0.3	4000	8	0.1	4	±0.2	0.4×10^-7	2.3
UJ3-3	UJ	3	3	12	14.5	2.6	5.3	M3	0.18	0.3	4000	8	0.1	4	±0.2	0.4×10^-7	2.3
UJ3.2-3.2	UJ	3.2	3.2	12	14.5	2.6	5.4	M3	0.2	0.4	4000	8	0.1	4	±0.2	0.4×10^-7	2.2
UJ4-3	UJ	4	3	14	15	2.6	5	M3	0.2	0.5	5000	9	0.1	5	±0.3	0.6×10^-7	2.4
UJ4-4	UJ	4	4	14	15	2.6	5	M3	0.2	0.5	5000	9	0.1	5	±0.3	0.6×10^-7	2.4
UJ5-5	UJ	5	5	14	15	2.6	5.2	M3	0.2	0.6	5000	9	0.1	5	±0.3	0.6×10^-7	2.7
UJ6-2.4	UJ	6	2.4	15	15.5	2.8	5.5	M3	0.2	0.6	6000	9	0.1	5	±0.3	0.8×10^-7	3
UJ6-3	UJ	6	3	15	15.5	2.8	5.5	M3	0.2	0.6	6000	9	0.1	5	±0.3	0.8×10^-7	3
UJ6-3.2	UJ	6	3.2	15	15.5	2.8	5.5	M3	0.2	0.6	6000	9	0.1	5	±0.3	0.8×10^-7	3

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UJ2-2	UJ2-2	P	580	在庫品	4日間
UJ2.5-3	UJ2.5-3	P	580	在庫品	4日間
UJ3-3	UJ3-3	P	470	在庫品	4日間
UJ3.2-3.2	UJ3.2-3.2	P	460	-	4日間
UJ4-3	UJ4-3	P	460	-	4日間
UJ4-4	UJ4-4	P	460	在庫品	4日間
UJ5-5	UJ5-5	P	460	在庫品	4日間
UJ6-2.4	UJ6-2.4	P	460	-	4日間
UJ6-3	UJ6-3	P	460	在庫品	4日間
UJ6-3.2	UJ6-3.2	P	460	在庫品	4日間
